Gdy z jednej płyty lub arkusza trzeba wyciąć wiele elementów, samo przygotowanie poprawnych rysunków CAD nie wystarcza. Pojęcie cnc nesting oznacza automatyczne rozmieszczanie części na materiale tak, aby ograniczyć odpady, skrócić drogę narzędzia i przygotować bezpieczny program dla maszyny. Wyjaśniam, jak działa ten proces, które ustawienia mają największe znaczenie i kiedy specjalistyczne oprogramowanie rzeczywiście przynosi oszczędności.
Najważniejsze decyzje wpływają na koszt cięcia
- Nesting CNC układa elementy na arkuszu, ale nie zastępuje poprawnego CAD, CAM ani kontroli operatora.
- O wyniku decydują przede wszystkim wymiary materiału, odstępy, kierunek włókien, kerf i sposób mocowania.
- Dobry układ zmniejsza ilość odpadu oraz może skrócić czas przejazdów i liczbę cięć.
- Największe korzyści pojawiają się przy wielu częściach, powtarzalnej produkcji i drogich materiałach.
- Przed uruchomieniem programu trzeba sprawdzić symulację, kolejność cięcia, mostki i stabilność małych elementów.
Co naprawdę robi nesting CNC
Najprościej mówiąc, program otrzymuje listę części oraz informację o dostępnym materiale, a potem szuka układu, który spełnia zadane ograniczenia. Analizuje kształt elementów, ich liczbę, możliwość obracania oraz wymagane odstępy. Wynikiem jest nie tylko wizualny plan arkusza, lecz często także ścieżka narzędzia i plik NC lub G-code.
Nie jest to jednak magiczne „upakowanie wszystkiego na siłę”. Program musi uwzględnić średnicę frezu, szerokość szczeliny cięcia, naddatki, punkty wejścia narzędzia, mostki oraz strefy, w których nie wolno ciąć. W przypadku blach dochodzą jeszcze odkształcenia cieplne, kolejność przebijania i kierunek cięcia.
Trzeba też odróżnić nesting od pełnego CAM. Nesting odpowiada głównie za rozmieszczenie części, natomiast CAM definiuje sposób ich wykonania. W niektórych systemach oba zadania są połączone, ale po wygenerowaniu programu nadal trzeba sprawdzić, czy ustawienia pasują do konkretnej frezarki, lasera, plazmy lub plotera.
Co można układać na jednym arkuszu
Technika sprawdza się przy płytach MDF, sklejce, tworzywach, laminatach, blachach, kamieniu, materiałach kompozytowych, tekstyliach i uszczelkach. Najlepsze efekty daje przy elementach płaskich, które można opisać obrysem 2D. Nie zastępuje programowania obróbki powierzchni 3D ani strategii frezowania kieszeni, grawerowania czy obróbki wieloosiowej.
Jak przebiega przygotowanie układu do cięcia
W praktyce cały proces jest dość logiczny, pod warunkiem że dane wejściowe są uporządkowane. Ja traktuję go jako połączenie planowania materiału, przygotowania produkcji i kontroli programu.
- Import geometrii - wczytuje się pliki CAD, najczęściej DXF, DWG, SVG albo format natywny danego systemu.
- Wybór materiału - podaje się długość, szerokość, grubość, gatunek oraz ewentualne strefy wyłączone z cięcia.
- Ustalenie reguł - określa się odstęp między częściami, margines od krawędzi, liczbę kopii i dozwolone kąty obrotu.
- Optymalizacja - algorytm tworzy jeden lub kilka wariantów rozmieszczenia i porównuje ich wykorzystanie materiału oraz długość ścieżki.
- Generowanie ścieżek - części otrzymują kolejność cięcia, punkty wejścia, kompensację oraz ewentualne mostki.
- Symulacja i eksport - operator sprawdza ruchy narzędzia, kolizje, kolejność operacji i dopiero wtedy zapisuje program dla maszyny.
Najczęstszy błąd polega na pomijaniu etapu kontroli geometrii. Podwójna linia, otwarty kontur albo zła skala mogą sprawić, że program uzna jeden element za dwa lub całkowicie pominie wycięcie. Przed nestingiem warto więc uruchomić czyszczenie geometrii i kontrolę jednostek.
Nie każdy najlepszy układ według powierzchni będzie najlepszy w produkcji. Czasem opłaca się zaakceptować kilka procent większego odpadu, jeżeli dzięki temu narzędzie wykona mniej gwałtownych przejazdów, części pozostaną stabilne, a operator łatwiej je zdejmie.
Ustawienia, które decydują o jakości wyniku
Sam przycisk automatycznej optymalizacji nie zapewnia dobrego programu. Oprogramowanie działa tak dobrze, jak dobrze opisano materiał i ograniczenia maszyny. Właśnie tutaj najczęściej powstaje różnica między układem efektownym na ekranie a układem bezpiecznym na stole roboczym.
| Parametr | Znaczenie w praktyce |
|---|---|
| Odstęp między częściami | Musi uwzględniać szerokość cięcia, średnicę frezu, mocowanie i możliwość bezpiecznego przejazdu. |
| Margines od krawędzi | Chroni materiał przed błędem wymiaru, nierówną krawędzią oraz strefą, w której nie trzyma podciśnienie. |
| Kierunek włókien lub struktury | W drewnie, sklejce i materiałach dekoracyjnych może ograniczać obrót części do 90 albo 180 stopni. |
| Kerf | To szerokość materiału usuwana przez laser, plazmę, strumień wody lub inne narzędzie tnące. |
| Mostki i mikrozłącza | Podtrzymują elementy do końca programu, aby nie przesunęły się i nie wpadły pod narzędzie. |
| Strefy zakazane | Wyłączają otwory, uszkodzenia, zaciski, śruby, obszary bez podciśnienia lub fragmenty przeznaczone na później. |

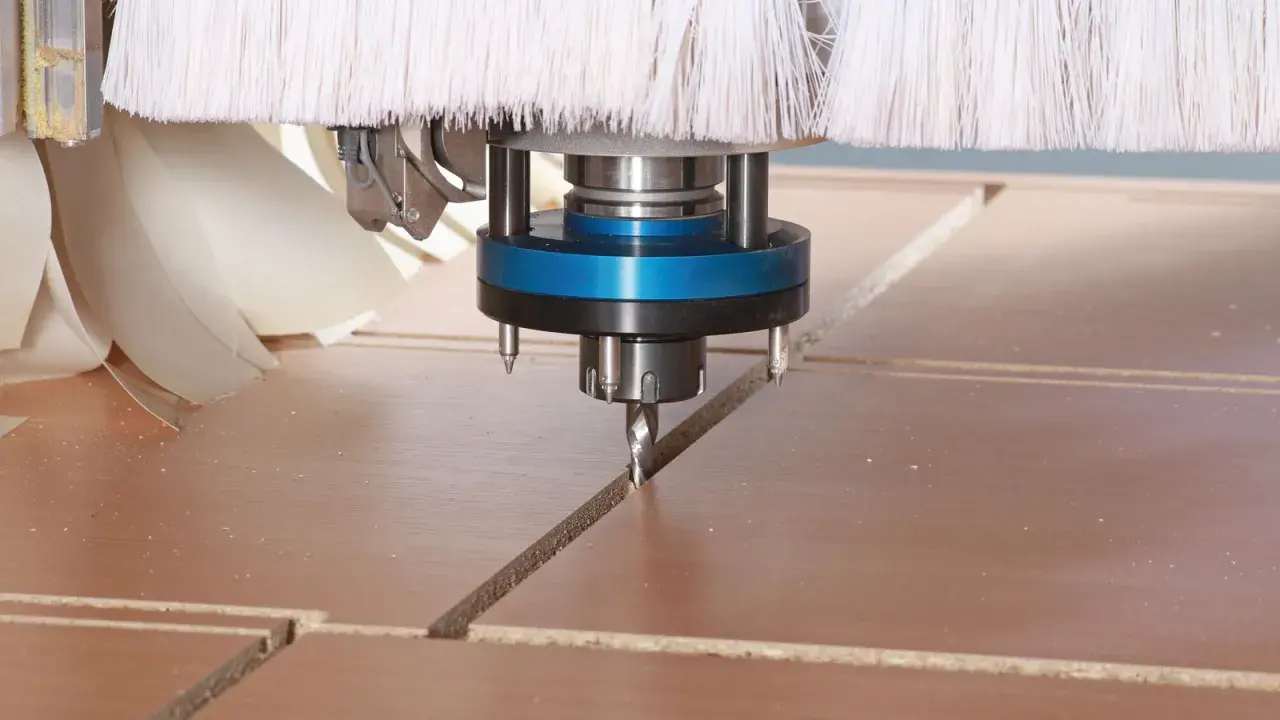

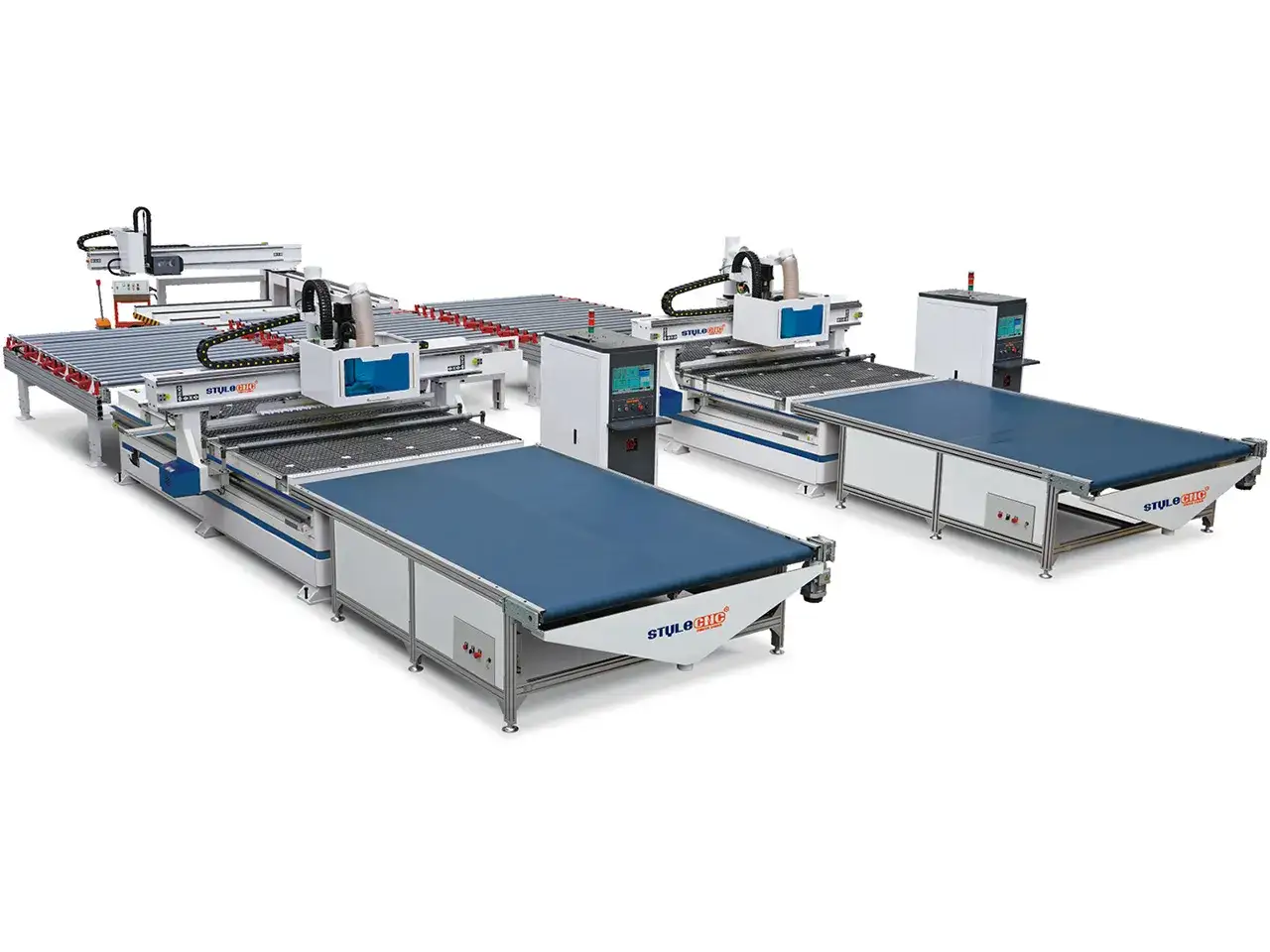

W przypadku frezarki CNC szczególną uwagę zwracam na mocowanie małych elementów. Ciasne ułożenie części może wyglądać oszczędnie, ale jeśli po przecięciu ostatniego mostka detal zacznie się przesuwać, oszczędność materiału szybko zamieni się w stratę czasu i uszkodzone narzędzie.
W arkuszach blachy ważna jest kolejność cięcia. Długie, sąsiadujące kontury mogą podgrzać materiał i doprowadzić do jego wygięcia. Przy laserze lub plazmie lepszy układ geometryczny nie zawsze oznacza lepszy wynik technologiczny, dlatego kolejność przebijania i rozkład ciepła powinny mieć wyższy priorytet niż sama liczba procentowa wykorzystania arkusza.
Cięcie wspólną linią
W niektórych zadaniach sąsiednie elementy mogą dzielić jedną krawędź. Zamiast wykonywać dwa osobne cięcia, maszyna wykonuje jedno cięcie wspólne. Skraca to drogę narzędzia, zmniejsza liczbę przebić i ogranicza ilość odpadu, ale wymaga prostych krawędzi, poprawnej kompensacji i pewności, że części nie przesuną się po rozdzieleniu.
Nie stosowałbym tej funkcji automatycznie do każdego zlecenia. Przy cienkiej blasze, małych detalach albo niestabilnym mocowaniu bezpieczniejszy może być klasyczny odstęp oraz mostki. Zysk z krótszej ścieżki nie rekompensuje problemów z deformacją lub utratą części.
Jak dobrać strategię do technologii cięcia
Ta sama idea działa w różnych branżach, lecz ustawienia nie są zamienne. Frezowanie płyty, cięcie stali laserem i wycinanie uszczelki wymagają zupełnie innego podejścia do odstępów, obrotu i kolejności operacji.
| Technologia | Najważniejszy cel | Typowe ograniczenie |
|---|---|---|
| Router CNC | Maksymalne wykorzystanie płyty i stabilne mocowanie części. | Średnica frezu, podciśnienie, mostki i ryzyko wyrwania materiału. |
| Laser | Krótka ścieżka, mało przebić i kontrola wpływu ciepła. | Kerf, odbicia, kolejność cięcia oraz odkształcenie cienkiego arkusza. |
| Plazma | Ograniczenie czasu cięcia i liczby przebić w grubszej blasze. | Strefa wpływu ciepła, jakość krawędzi i duże odpady przy złym układzie. |
| Waterjet | Efektywne wykorzystanie drogiego materiału, na przykład kamienia. | Długi czas cięcia oraz ograniczenia wynikające z kierunku i szerokości strumienia. |
| Nóż oscylacyjny | Wykorzystanie materiału rolkowego lub arkusza bez uszkadzania powierzchni. | Kierunek włókien, odkształcenie elastycznego materiału i stabilność małych części. |
W produkcji meblowej obrót elementu o 90 stopni może poprawić wykorzystanie płyty, ale przy drewnie lub dekorze może zepsuć wygląd gotowego wyrobu. Z kolei w blasze obrót często nie ma znaczenia wizualnego, lecz wpływa na kierunek walcowania, szczotkowania albo późniejszego gięcia.
Dlatego przed wyborem programu sprawdzam nie tylko procent wykorzystania arkusza, lecz także kierunek materiału, sposób odbioru części i dalsze operacje. Nesting jest częścią procesu produkcyjnego, a nie oderwanym zadaniem matematycznym.
Kiedy oprogramowanie przynosi realne oszczędności
Przy jednej prostej części ręczne rozmieszczenie może być wystarczające. Dedykowany system zaczyna mieć sens wtedy, gdy trzeba układać wiele różnych elementów, obsługiwać powtarzalne zlecenia, pracować na drogim materiale albo szybko reagować na zmiany w dokumentacji.
Najlepiej liczyć efekt na podstawie własnych danych. Podstawowy wskaźnik wygląda tak:
wykorzystanie materiału = powierzchnia wyciętych części / użyteczna powierzchnia arkusza × 100%
Przykładowo, jeśli arkusz kosztuje 500 zł, a ręczny układ pozwala wyciąć 8 takich samych kompletów, materiał przypadający na jeden komplet wynosi 62,50 zł. Jeżeli po optymalizacji na tym samym arkuszu mieszczą się 10 kompletów, koszt spada do 50 zł, czyli różnica wynosi 12,50 zł na komplecie przed uwzględnieniem czasu pracy i odpadu.
To tylko przykład obliczeniowy, a nie obietnica konkretnego wyniku. W realnej firmie warto mierzyć co najmniej zużycie materiału, czas programowania, czas cyklu, liczbę przebić i ilość elementów poprawkowych. Dopiero te dane pokazują, czy droższy moduł nestingowy zwróci się szybciej niż podstawowa funkcja w systemie CAM.
Przeczytaj również: Jak wybrać CAM? Poradnik dla warsztatów CNC
Ręczne układanie, funkcja CAM czy dedykowany program
| Rozwiązanie | Ma sens, gdy | Ograniczenie |
|---|---|---|
| Ręczne rozmieszczanie | Jest kilka prostych części i mała liczba zleceń. | Wynik zależy od operatora i trudno go powtarzalnie poprawiać. |
| Nesting w systemie CAM | Projekt i przygotowanie ścieżek odbywają się w jednym środowisku. | Funkcje mogą być ograniczone dla nietypowych materiałów lub maszyn. |
| Dedykowane oprogramowanie | Firma tnie dużo arkuszy, ma wiele wariantów i potrzebuje automatyzacji. | Dochodzi koszt licencji, wdrożenia, konfiguracji postprocesora i szkolenia. |
Moim zdaniem początkujące zakłady często przeceniają sam algorytm, a nie doceniają jakości danych. Jeżeli biblioteka materiałów, narzędzi i postprocesor są źle ustawione, nawet bardzo zaawansowany program wygeneruje układ, który wymaga ręcznych poprawek.
Błędy, które psują nawet dobrze wyglądający układ
Pierwszy problem to zła geometria. Duplikaty linii, niezamknięte kontury i przypadkowe elementy konstrukcyjne potrafią zmienić liczbę cięć albo wygenerować ruch w miejscu, w którym nie powinno go być.
Drugi błąd to ustawienie zbyt małego odstępu. W teorii arkusz jest wtedy lepiej wykorzystany, lecz narzędzie może nie mieć miejsca na bezpieczny przejazd. Przy frezie trzeba uwzględnić jego średnicę, a przy technologii termicznej także kerf i strefę wpływu ciepła.
Trzeci problem dotyczy obrotu części. Program może uznać obrót o dowolny kąt za dozwolony, chociaż materiał ma kierunek włókien, szczotkowania albo nadruku. Zawsze definiuję dozwolone kąty ręcznie, gdy wygląd lub wytrzymałość elementu zależy od orientacji.
Nie wolno pomijać symulacji. Powinna pokazać nie tylko kontury, ale też kolejność narzędzi, punkty wejścia, mostki, ruchy szybkie oraz zachowanie detali po ich odcięciu. Podgląd programu nie jest formalnością, szczególnie przy pierwszym arkuszu nowego materiału.
- Sprawdź jednostki i skalę plików CAD.
- Usuń duplikaty oraz zamknij wszystkie kontury.
- Zweryfikuj grubość materiału i rzeczywisty wymiar arkusza.
- Ustaw poprawną średnicę narzędzia lub szerokość cięcia.
- Dodaj mostki tam, gdzie części mogą się przesunąć.
- Sprawdź kolejność cięcia i punkty wejścia.
- Uruchom symulację oraz wykonaj próbę na pierwszym arkuszu.
Jak wdrożyć nesting CNC bez chaosu na produkcji
Najbezpieczniej zacząć od jednego materiału i jednego typu zleceń. Przygotuj bibliotekę płyt lub arkuszy, ustal minimalne odstępy, zdefiniuj dozwolone obroty i zapisz sprawdzony postprocesor dla konkretnej maszyny.
Po kilku zleceniach porównaj wyniki z wcześniejszym sposobem pracy. Jeżeli zużycie materiału spadło, ale czas cięcia wzrósł, zmień priorytet optymalizacji. Dla jednych firm najważniejszy będzie odpad, dla innych czas cyklu, liczba przebić lub łatwość odbioru gotowych części.
Najlepszy układ to nie zawsze ten, który zajmuje najmniej miejsca. To taki, który łączy rozsądne wykorzystanie surowca, bezpieczną pracę maszyny, stabilność detali i przewidywalny czas wykonania. Właśnie dlatego nesting CNC warto traktować jako narzędzie do podejmowania decyzji technologicznych, a nie wyłącznie automatyczny generator rozmieszczenia.
