Przekładnia falowa jest jednym z tych rozwiązań, które robią największą różnicę tam, gdzie liczą się precyzja, kompaktowe wymiary i wysoki moment na wyjściu. W praktyce wchodzi w grę nie tylko sama konstrukcja, ale też sposób montażu, dobór łożysk i to, jak napęd znosi obciążenia w realnej maszynie. W tym tekście pokazuję, jak działa taki układ, gdzie sprawdza się najlepiej i kiedy lepiej wybrać inne rozwiązanie.
Najważniejsze informacje o napędzie falowym w skrócie
- To precyzyjna przekładnia do dużych przełożeń w małej obudowie, zwykle z bardzo małym luzem.
- Jej działanie opiera się na elastycznej deformacji cienkościennego elementu zębatego i kontrolowanym zazębieniu trzech części.
- Najczęściej wykorzystuje się ją w robotyce, automatyce precyzyjnej, przemyśle półprzewodnikowym i aparaturze specjalistycznej.
- Nie jest uniwersalna: źle znosi udary, wymaga poprawnego łożyskowania i rozsądnego zapasu momentu.
- Najlepiej wypada tam, gdzie liczą się dokładność pozycjonowania, małe gabaryty i duże przełożenie w jednym stopniu.
Czym jest napęd falowy i dlaczego tak często trafia do precyzyjnych osi
W skrócie: to przekładnia do zadań specjalnych. Zamiast klasycznego układu wielu kół zębatych pracuje tu mechanizm oparty na odkształceniu elementu zębatego, dzięki czemu można uzyskać bardzo duże przełożenie, a cały zespół pozostaje zaskakująco kompaktowy. W praktyce oznacza to mniej miejsca w projekcie, mniej części pośrednich i lepszą kontrolę nad ruchem osi.
Ja patrzę na taki napęd jak na narzędzie do precyzyjnego pozycjonowania, a nie jako „lepszą przekładnię do wszystkiego”. To ważne rozróżnienie, bo jego mocne strony są bardzo konkretne: mały luz, wysoka powtarzalność i duży moment w niewielkiej obudowie. Z drugiej strony wymaga rozsądnego podejścia do obciążeń, montażu i pracy dynamicznej. Żeby zrozumieć, skąd bierze się ten efekt, trzeba rozłożyć konstrukcję na trzy elementy.
To prowadzi nas prosto do budowy i zasady działania, bo właśnie tam widać, dlaczego ten typ napędu tak dobrze sprawdza się w automatyce i robotyce.
Jak działa i z czego się składa
Mechanizm jest prosty w idei, ale sprytny w wykonaniu. W środku pracują trzy podstawowe elementy: generator fali, elastyczny wieniec zębaty i sztywny wieniec zębaty. To właśnie ich współpraca daje duże przełożenie w jednym stopniu i bardzo mały luz roboczy.
Trzy elementy, które robią całą robotę
- Generator fali - zwykle ma kształt zbliżony do elipsy i odkształca cienkościenny element zębaty.
- Flexspline - elastyczny wieniec zębaty, który przyjmuje kształt nadany przez generator i zazębia się lokalnie z drugim wieńcem.
- Circular spline - sztywny wieniec zębaty, który stanowi odniesienie dla całego układu.
Różnica liczby zębów między flexspline a circular spline sprawia, że po jednym obrocie generatora powstaje bardzo mały, kontrolowany przesuw względny. W praktyce daje to wysoki moment i redukcję prędkości bez konieczności budowania wielostopniowej przekładni. To jeden z powodów, dla których ten napęd jest tak ceniony w kompaktowych osiach serwo.

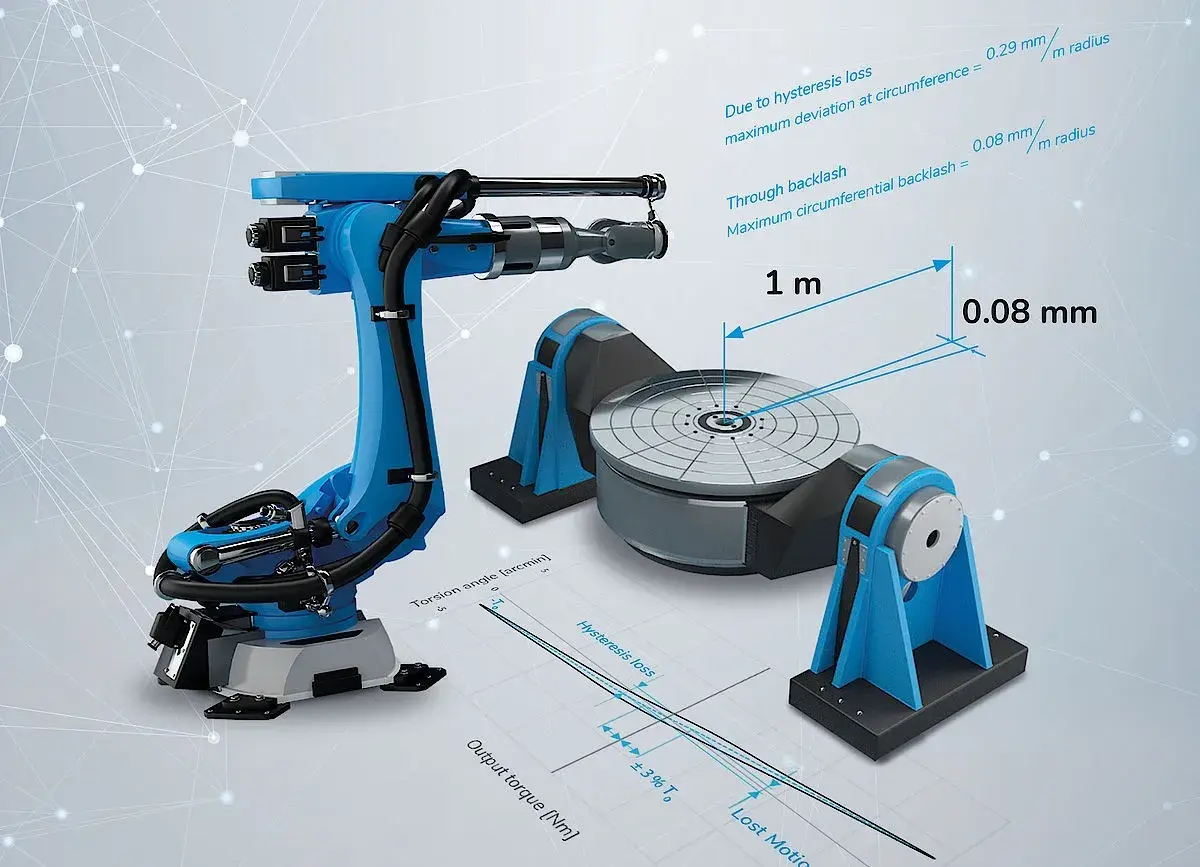

Skąd bierze się tak mały luz
W klasycznej przekładni luz wynika głównie z tolerancji wykonania i konieczności zapewnienia pracy zębów bez zacierania. Tutaj sytuacja wygląda inaczej, bo zęby współpracują w kontrolowanym odkształceniu i w kilku strefach zazębienia naraz. Efekt jest taki, że luz roboczy może być bardzo mały, a pozycjonowanie pozostaje powtarzalne.
W katalogach producentów spotyka się przełożenia rzędu 30:1, 50:1, 80:1, 100:1, 120:1 i 160:1 w jednym stopniu, a w wybranych wykonaniach nawet wyższe. Spotyka się też deklaracje powtarzalności pozycjonowania na poziomie kilku sekund kątowych, na przykład od około ±4 do ±10 arcsekund, ale realny wynik zawsze zależy od całej osi, łożyskowania i sterowania. To właśnie dlatego taki układ bywa wybierany zamiast złożonego zestawu kilku klasycznych przekładni.
Skoro konstrukcja jest tak specyficzna, naturalne pytanie brzmi: gdzie faktycznie daje przewagę, a gdzie lepiej zostawić ją na półce? Odpowiedź najlepiej widać na konkretnych zastosowaniach.
Gdzie sprawdza się najlepiej w maszynach i automatyce
Najlepiej odnajduje się tam, gdzie ruch ma być precyzyjny, płynny i powtarzalny, a przestrzeń montażowa jest ograniczona. Właśnie dlatego często trafia do robotyki, stołów pozycjonujących, osi obrotowych, maszyn montażowych i urządzeń kontrolno-pomiarowych. Nieprzypadkowo producenci tacy jak Harmonic Drive wskazują robotykę, półprzewodniki i roboty chirurgiczne jako typowe obszary zastosowań.
Robotyka przemysłowa
W robotach najważniejsza jest powtarzalność i kompaktowość. Przeguby potrzebują dużego momentu przy małej masie własnej, a każde dodatkowe drganie pogarsza trajektorię ruchu. Tego typu napęd dobrze wpisuje się w ten scenariusz, bo pozwala zbudować lekki, a jednocześnie precyzyjny zespół osi.
Automatyka precyzyjna
W maszynach pick-and-place, stołach indeksujących czy układach pozycjonowania detalu liczy się stabilność ruchu i mały błąd kątowy. Tu napęd falowy daje przewagę tam, gdzie zwykła przekładnia planetarna wymagałaby większej liczby stopni albo dodatkowych zabiegów kompensacyjnych. W praktyce pomaga to uprościć konstrukcję i ograniczyć liczbę elementów podatnych na zużycie.
Sprzęt specjalistyczny
W urządzeniach medycznych, laboratoryjnych i półprzewodnikowych ważne są płynny start, czysty ruch i wysoka powtarzalność. Taki napęd dobrze sprawdza się w osiach, które wykonują częste, niewielkie korekty położenia. W tych aplikacjach nie wygrywa siłą, tylko kulturą pracy i kontrolą ruchu.
Maszyny, w których trzeba uważać
Są też sytuacje, w których ten wybór wymaga większej ostrożności. Jeśli oś pracuje z dużymi udarami, częstymi przeciążeniami albo agresywnym hamowaniem, trzeba bardzo dokładnie policzyć zapas momentu i warunki obciążenia. Sama precyzja nie wystarczy, jeśli mechanika maszyny generuje brutalne skoki sił.
To właśnie tu zaczyna się sensowne porównanie z innymi rozwiązaniami, bo nie każda oś potrzebuje tego samego kompromisu między precyzją, sprawnością i kosztem.
Kiedy przekładnia falowa wygrywa z planetarną i ślimakową
W praktyce rzadko wybiera się napęd bez porównania go z planetarnym albo ślimakowym. Każde z tych rozwiązań ma inną filozofię pracy, więc pytanie nie brzmi „które jest najlepsze”, tylko „które najlepiej pasuje do konkretnej osi”. Ja zwykle patrzę na cztery rzeczy: luz, sprawność, odporność na obciążenia dynamiczne i koszt całego układu.
| Cecha | Napęd falowy | Planetarna | Ślimakowa |
|---|---|---|---|
| Precyzja i luz | Bardzo wysoka, zwykle z bardzo małym luzem | Dobra, ale zależy od klasy i wykonania | Średnia lub dobra, luz bywa większy |
| Przełożenie w jednym stopniu | Bardzo wysokie | Zwykle niższe, często wymaga wielu stopni | Wysokie, ale kosztem sprawności |
| Sprawność | Średnia, spada przy trudniejszych warunkach pracy | Zazwyczaj wysoka | Zazwyczaj niższa |
| Odporność na udary | Umiarkowana, wymaga rozsądnego doboru | Najczęściej lepsza | Różna, zależna od wykonania |
| Gabaryty | Bardzo korzystne | Dobre | Często mniej korzystne przy podobnym momencie |
| Koszt | Zwykle wyższy | Zwykle niższy | Często niski lub średni |
Jeśli projekt ma być kompaktowy, dokładny i spokojny w ruchu, napęd falowy zwykle ma przewagę. Jeżeli ważniejsze są sprawność, prostota i niższy koszt, planetarna często okazuje się rozsądniejsza. Ślimakową zostawiłbym raczej tam, gdzie priorytetem są inne kompromisy niż najwyższa precyzja. Po takim porównaniu warto zejść na poziom praktyki i sprawdzić, co najczęściej psuje dobry wybór już na etapie doboru.
Na co uważać przy doborze i eksploatacji
Najwięcej problemów widziałem nie wtedy, gdy sam mechanizm był zły, tylko wtedy, gdy źle go dobrano do aplikacji. W papierach wszystko wygląda dobrze, a potem okazuje się, że oś pracuje z za dużym przyspieszeniem, za dużym momentem szczytowym albo z nieprzemyślanym łożyskowaniem. W takich układach detal robi różnicę większą niż sam numer katalogowy.
Moment ciągły to nie wszystko
Nie patrzę wyłącznie na moment nominalny. Równie ważne są moment szczytowy, częstotliwość startów i zatrzymań, zmiana kierunku oraz czas pracy pod obciążeniem. Jeśli napęd ma długie cykle lub gwałtowne hamowanie, realne obciążenie bywa dużo trudniejsze niż sugeruje to jedna liczba z katalogu.
Łożyska muszą przejąć obciążenia osiowe
W dokumentacji takich napędów często pojawia się ostrzeżenie, że podczas pracy generuje się składowa osiowa, którą trzeba odpowiednio przejąć. To nie jest detal do odhaczenia, tylko warunek trwałości. Jeśli łożyskowanie jest słabe, najlepsza przekładnia zacznie pracować gorzej, niż wynika to z jej parametrów teoretycznych.
Sztywność skrętna ma znaczenie w serwonapędzie
Elastyczne odkształcenie jest częścią zasady działania, ale oznacza też pewną podatność na ugięcie pod momentem. W układzie serwo przekłada się to na zachowanie podczas przyspieszania, hamowania i korekty pozycji. Gdy aplikacja ma być „ostra” dynamicznie, trzeba sprawdzić nie tylko przekładnię, ale całą pętlę sterowania.
Przeczytaj również: Napęd łańcuchowy - Jak działa? Dobór, montaż i trwałość
Montaż i warunki pracy decydują o żywotności
Współosiowość, moment dokręcenia, właściwe uszczelnienie i zgodność ze smarowaniem mają większe znaczenie, niż się zwykle zakłada. Ja zawsze sprawdzam też zakres temperatur i dopuszczalną prędkość wejściową, bo przekroczenie tych granic szybko odbija się na żywotności. W praktyce lepiej zostawić zapas niż projektować „na styk”.
- Sprawdź moment ciągły i szczytowy osobno.
- Zweryfikuj obciążenia promieniowe i osiowe, nie tylko moment.
- Oceń sztywność całego układu, a nie samego reduktora.
- Ustal profil ruchu: start, stop, zmiana kierunku, czas cyklu.
- Potwierdź warunki montażu, smarowania i temperaturę pracy.
Te punkty brzmią banalnie, ale w praktyce właśnie one najczęściej decydują o tym, czy napęd będzie pracował latami, czy zacznie sprawiać kłopoty po kilku miesiącach. Zanim zamkniesz projekt, warto jeszcze spojrzeć na kilka danych, które często robią większą różnicę niż sam opis katalogowy.
Co sprawdziłbym przed zamówieniem napędu do projektu
Gdybym miał dziś dobrać taki reduktor do nowej maszyny, zacząłbym od trzech pytań: jaki jest realny profil obciążenia, jaką dokładność trzeba utrzymać po montażu i jakie warunki pracy będą panowały przez większość cyklu. To daje znacznie lepszy obraz niż samo szukanie „największego przełożenia”.
Przed zamówieniem poprosiłbym też o dane, które często są pomijane na pierwszym etapie: dopuszczalne obciążenie osiowe i promieniowe, charakterystykę sztywności skrętnej, moment hamowania, zalecaną orientację montażu oraz temperaturę pracy przy obciążeniu ciągłym. W układach precyzyjnych właśnie te parametry pokazują, czy projekt jest bezpieczny, czy tylko wygląda dobrze na rysunku.
Jeżeli masz do wyboru kilka wykonanych wariantów, porównaj nie tylko przełożenie, ale też bezwładność, luz po montażu, sposób współpracy z enkoderem i wymagania serwisowe. Dobrze dobrany napęd falowy potrafi znacząco poprawić kulturę pracy maszyny, ale tylko wtedy, gdy jest dopasowany do całej osi, a nie wybrany wyłącznie na podstawie jednej liczby z tabeli.
Właśnie tak podchodzę do tego rozwiązania: jako do precyzyjnego narzędzia, które daje świetny efekt tam, gdzie ruch ma być mały, dokładny i powtarzalny, ale wymaga świadomego projektu całego zespołu napędowego.
