Gdy kilka sterowników, czujników lub komputerów ma wymieniać dane jednym przewodem, sposób ich fizycznego połączenia decyduje o stabilności całej komunikacji. Topologia magistrali pokazuje, jak urządzenia są rozmieszczone na wspólnym odcinku kabla, gdzie powinny znaleźć się terminatory i dlaczego przypadkowe odgałęzienia często powodują trudne do wykrycia błędy. Omawiam tu zasadę działania, zastosowania w automatyce, zalety, ograniczenia oraz praktyczne reguły instalacji sieci CAN i RS-485.
Najważniejsze zasady poprawnej magistrali liniowej
- Jeden główny przewód łączy urządzenia ustawione wzdłuż wspólnej linii komunikacyjnej.
- Na fizycznych końcach przewodu zwykle montuje się dwa terminatory, najczęściej o wartości 120 Ω.
- Najkrótsze odgałęzienia ograniczają odbicia sygnału i problemy przy większej prędkości transmisji.
- Uszkodzenie przewodu głównego może zatrzymać komunikację w całej sieci.
- Układ magistralny dobrze sprawdza się w automatyce, systemach sterowania i instalacjach rozproszonych.
Jak wygląda układ urządzeń w sieci magistralnej

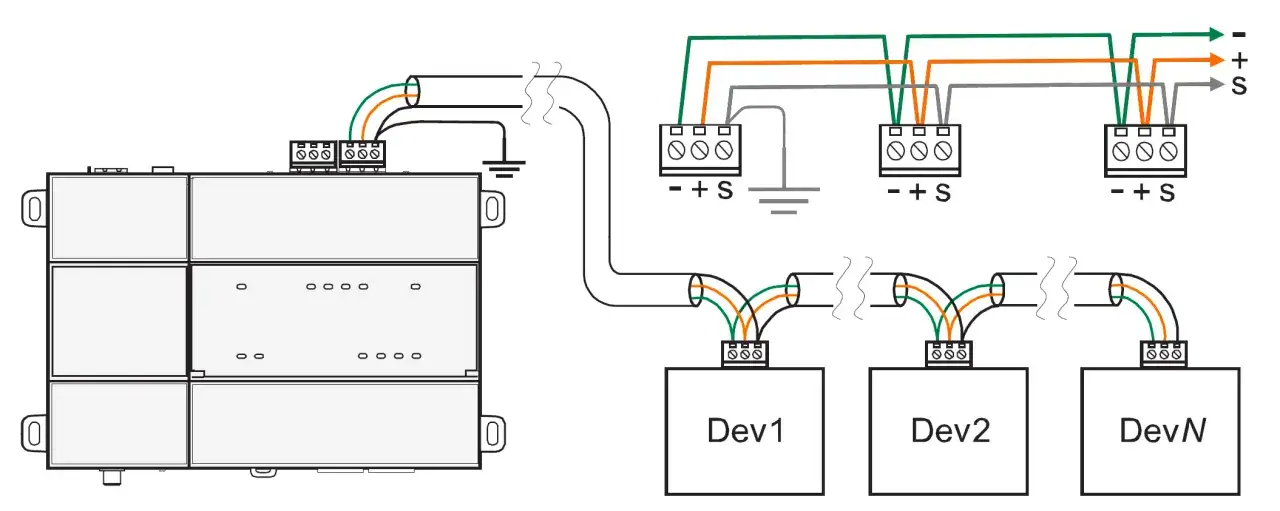

W klasycznym układzie topologia magistrali przypomina prostą linię, do której równolegle dołączone są kolejne urządzenia. Główny przewód nazywa się często linią główną albo backbone'em, a krótkie przewody prowadzące do urządzeń pełnią funkcję odgałęzień.
Nie ma tu centralnego przełącznika, koncentratora ani pojedynczego punktu, przez który musi przejść każda wiadomość. Każdy węzeł, czyli sterownik, moduł wejść i wyjść, czujnik lub panel operatorski, „nasłuchuje” wspólnego medium i reaguje na komunikaty przeznaczone dla siebie.
Najważniejsze jest rozróżnienie między układem fizycznym i logicznym. Fizycznie urządzenia mogą znajdować się w jednej linii, ale sposób przydzielania dostępu do przewodu zależy od protokołu. W CAN kilka urządzeń może próbować rozpocząć transmisję, a mechanizm arbitrażu rozstrzyga, który komunikat ma pierwszeństwo. W prostszych systemach obowiązuje zaś model nadrzędny-podrzędny, w którym tylko wybrane urządzenie może inicjować wymianę danych.
Końce magistrali mają znaczenie
Przewód komunikacyjny nie może kończyć się przypadkowym, otwartym odcinkiem. Sygnał elektryczny docierający do końca linii może odbić się i wrócić do przewodu, przez co odbiornik odczyta zakłócony przebieg. Terminator to rezystor dopasowujący impedancję przewodu i ograniczający takie odbicia.

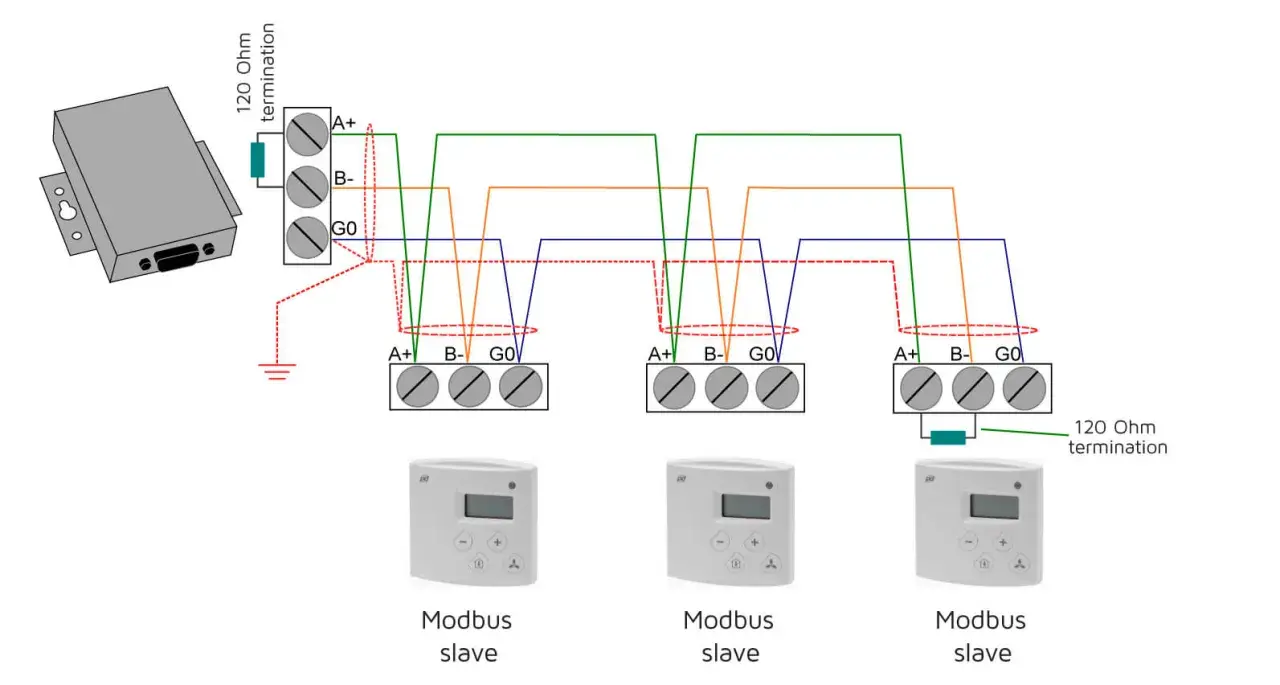

W typowej sieci CAN lub RS-485 stosuje się dwa rezystory 120 Ω, umieszczone na rzeczywistych końcach przewodu głównego. Nie montuje się ich przy każdym urządzeniu. Przy odłączonym zasilaniu pomiar między liniami często pokazuje około 60 Ω, ponieważ dwa rezystory 120 Ω są połączone równolegle. To szybki test, ale przed jego wykonaniem trzeba sprawdzić dokumentację konkretnego systemu.
Jak przebiega transmisja po wspólnym przewodzie
W magistrali wszystkie urządzenia korzystają z tego samego toru przesyłania informacji. Wiadomość nie jest kierowana osobnym przewodem do konkretnego odbiorcy. Każdy węzeł otrzymuje sygnał, sprawdza jego adres lub identyfikator i decyduje, czy powinien go przetworzyć.
Takie rozwiązanie ogranicza liczbę przewodów, ale wymaga kontroli dostępu do medium. Gdy dwa moduły nadawałyby jednocześnie bez żadnych reguł, doszłoby do kolizji. Dlatego protokoły magistralne stosują określony sposób sterowania ruchem danych, priorytety komunikatów, potwierdzenia lub cykliczne odpytywanie urządzeń.
Dlaczego długość przewodu ogranicza prędkość
Każdy przewód ma pojemność, rezystancję i określoną impedancję falową. Im dłuższa linia i im szybsze zbocza sygnału, tym większe znaczenie mają odbicia, opóźnienia oraz jakość ekranowania. Z tego powodu większa prędkość transmisji zwykle oznacza krótszą dopuszczalną magistralę.
Dla klasycznego CAN często przyjmuje się orientacyjnie około 40 m przy 1 Mbit/s, około 100 m przy 500 kbit/s i kilkaset metrów przy niższych prędkościach. Nie są to wartości uniwersalne. Decydują także typ przewodu, liczba węzłów, długość odgałęzień, transceivery i wymagania producenta urządzeń.
W RS-485 spotyka się instalacje o długości nawet około 1200 m, ale zwykle przy ograniczonej prędkości i prawidłowo dobranym kablu. W hali warsztatowej ważniejsza od samej deklarowanej długości bywa poprawna geometria połączeń. Krótka, schludna linia często działa lepiej niż teoretycznie dopuszczalna, lecz chaotycznie rozprowadzona sieć.
Gdzie układ magistralny sprawdza się najlepiej
Najczęściej spotykam go tam, gdzie wiele urządzeń znajduje się wzdłuż jednej trasy: w maszynie, szafie automatyki, linii produkcyjnej albo instalacji budynkowej. Jeden przewód komunikacyjny może połączyć sterownik PLC, moduły I/O, falowniki, liczniki energii i panele operatorskie.
| Technologia | Typowe zastosowanie | Najważniejsza cecha układu |
|---|---|---|
| CAN | Maszyny, pojazdy, sterowniki napędów, systemy embedded | Priorytety komunikatów i odporność na zakłócenia |
| RS-485 z Modbus RTU | Liczniki, sterowniki HVAC, automatyka budynkowa | Prosta komunikacja wielopunktowa i niewielki koszt |
| Profibus DP | Rozproszone urządzenia przemysłowe | Ustalone zasady pracy sieci i diagnostyki |
| Historyczne Ethernet 10BASE2 i 10BASE5 | Dawne sieci komputerowe | Wspólny przewód koncentryczny i terminatory |
Trzeba jednak uważać na skrót myślowy, według którego każdy Ethernet jest magistralą. Współczesne sieci Ethernet najczęściej pracują w topologii gwiazdy z przełącznikiem. Klasyczny układ magistralny dotyczył przede wszystkim starszych standardów wykorzystujących wspólny kabel koncentryczny.
W automatyce przewaga magistrali jest najbardziej widoczna wtedy, gdy urządzenia są rozmieszczone liniowo. Jeżeli czujniki znajdują się w kilku odległych pomieszczeniach wokół jednego centralnego punktu, topologia gwiazdy może być prostsza i bardziej odporna na awarie pojedynczego odcinka.
Największe zalety i ograniczenia tego rozwiązania
Największą korzyścią jest ograniczenie ilości okablowania. Zamiast prowadzić osobny przewód od każdego urządzenia do szafy sterowniczej, można poprowadzić jeden przewód główny i wpiąć w niego kolejne moduły. Skraca to montaż, zmniejsza liczbę zacisków i ułatwia rozbudowę wzdłuż istniejącej trasy.
Układ magistralny dobrze skaluje się w instalacjach liniowych. Dodanie urządzenia w środku trasy zwykle nie wymaga przebudowy całego systemu, o ile zachowane są limity liczby węzłów, długości odgałęzienia i obciążenia elektrycznego.
Ograniczenie jest równie istotne. Przerwanie przewodu głównego może odciąć część albo całą komunikację. W gwieździe uszkodzenie jednego kabla często wyłącza tylko jeden odbiornik, natomiast w magistrali awaria wspólnego odcinka ma znacznie większy zasięg.
- Zalety: mniej przewodów, niski koszt instalacji, łatwe prowadzenie wzdłuż maszyn i możliwość podłączenia wielu urządzeń.
- Wady: wrażliwość na przerwanie linii, konieczność prawidłowej terminacji, ograniczona długość oraz ryzyko kolizji przy złej konfiguracji.
- Kompromis: krótsze odgałęzienia i niższa prędkość mogą poprawić stabilność, ale ograniczają swobodę rozmieszczenia urządzeń i szybkość wymiany danych.
Moim zdaniem początkujący instalatorzy często przeceniają sam wybór protokołu, a lekceważą prowadzenie przewodu. Nawet dobry interfejs CAN lub RS-485 nie naprawi sieci, w której przewód tworzy przypadkową gwiazdę, terminatory są włączone w trzech miejscach, a ekran został uziemiony bez uwzględnienia całej instalacji.
Jak poprawnie wykonać i sprawdzić magistralę
Pracę zaczynam od narysowania rzeczywistej trasy przewodu, a nie od rozmieszczenia urządzeń na schemacie ideowym. Zaznaczam pierwszy i ostatni węzeł, długość głównego odcinka, wszystkie odgałęzienia oraz miejsce montażu terminatorów. Taki prosty szkic potrafi oszczędzić wiele godzin późniejszej diagnostyki.
- Dobierz przewód zgodny z wymaganiami interfejsu i środowiska pracy. W pobliżu falowników oraz silników szczególnie ważne są ekranowanie i odseparowanie od przewodów mocy.
- Poprowadź główną linię możliwie prosto, bez tworzenia rozległych odgałęzień i pętli.
- Podłącz urządzenia równolegle do przewodu głównego, zachowując właściwą polaryzację pary sygnałowej.
- Włącz terminację wyłącznie w dwóch urządzeniach znajdujących się na fizycznych końcach sieci.
- Ustaw adresy, prędkość transmisji, parzystość i pozostałe parametry identycznie tam, gdzie wymaga tego dany protokół.
- Sprawdź rezystancję linii przy odłączonym zasilaniu, a później wykonaj test komunikacji i obserwuj liczbę błędów.
Przeczytaj również: Sieć Ethernet od podstaw - kable, switche, PoE i 100 m
Typowe błędy przy uruchamianiu
Najczęstszy problem to terminator włączony przy każdym module. Taka konfiguracja nadmiernie obciąża nadajniki i może całkowicie zniekształcić sygnał. Drugi błąd polega na umieszczeniu terminatora na końcu odgałęzienia zamiast na końcu głównej linii.
Problemy powodują również zamienione przewody A i B w RS-485, niewłaściwa referencja masy, brak wspólnego poziomu odniesienia oraz prowadzenie kabla równolegle do przewodów silnikowych. Intermittent errors, czyli błędy pojawiające się tylko od czasu do czasu, często wskazują właśnie na zakłócenia, złącza lub topologię, a nie na uszkodzenie programu sterownika.
Jeżeli sieć nie działa, sprawdzam ją od najprostszych rzeczy. Najpierw zasilanie i polaryzację, potem ciągłość przewodu, rezystancję terminacji, parametry komunikacji i dopiero na końcu analizuję telegramy za pomocą interfejsu diagnostycznego. Taka kolejność jest szybsza niż wymiana przypadkowych modułów.
Dobór magistrali do konkretnej instalacji
Nie wybieram układu liniowego tylko dlatego, że wymaga mniej kabla. Najpierw oceniam odległości, liczbę urządzeń, wymaganą szybkość, poziom zakłóceń i skutki awarii. W małej szafie sterowniczej RS-485 może być rozsądnym wyborem, ale przy wysokich wymaganiach czasowych i komunikacji wielu sterowników lepiej sprawdzi się CAN albo przemysłowy system z rozbudowaną diagnostyką.
| Warunek | Rozwiązanie, które zwykle ma sens | Na co uważać |
|---|---|---|
| Urządzenia ustawione w jednej linii | Magistrala liniowa | Odgałęzienia i terminacja |
| Dużo urządzeń wokół centralnej szafy | Gwiazda lub przełączana sieć Ethernet | Koszt portów i okablowania |
| Silne zakłócenia elektromagnetyczne | CAN, RS-485 lub rozwiązanie przemysłowe z ekranowaniem | Prowadzenie przewodów i uziemienie ekranu |
| Wysoka dostępność systemu | Sieć z redundancją albo segmentacją | Magistrala bez obejścia ma pojedynczy wspólny tor |
Jeśli instalacja ma być później rozbudowywana, zostawiam zapas długości przewodu i miejsce na serwis, ale nie dokładam luźnych rozgałęzień „na wszelki wypadek”. Lepszy jest zaplanowany punkt przyłączeniowy niż plątanina przewodów, która utrudni pomiar i zwiększy ryzyko odbić.
Co sprawdzić przed zamknięciem szafy sterowniczej
Przed oddaniem instalacji do pracy zapisuję schemat z numerami urządzeń, długością segmentu, ustawieniami komunikacji i lokalizacją terminatorów. Przy większej sieci opisuję także ekran przewodu, punkty uziemienia oraz sposób prowadzenia kabla względem obwodów mocy.
- Sprawdź, czy przewód główny tworzy jedną logiczną linię.
- Potwierdź, że terminatory znajdują się dokładnie na dwóch końcach segmentu.
- Zmierz rezystancję między liniami przy wyłączonym zasilaniu.
- Zweryfikuj adresy urządzeń i brak powtórzonych identyfikatorów.
- Wykonaj test przy normalnym obciążeniu, a nie tylko przy jednym podłączonym module.
Dobrze zaprojektowana magistrala nie powinna wymagać ciągłego „pilnowania” przez operatora. Jeżeli komunikacja działa tylko po zmniejszeniu prędkości, odłączeniu części urządzeń albo poruszaniu przewodem, traktuję to jako sygnał problemu z instalacją, a nie jako normalną cechę systemu.
