Gdy zastanawiasz się, jak podłączyć przekaźnik, najłatwiej pomylić obwód sterowania z obwodem zasilającym odbiornik. W tym poradniku pokazuję, co oznaczają zaciski 30, 85, 86, 87 i 87a, jak wykonać połączenie krok po kroku oraz kiedy potrzebny jest przekaźnik 4-pinowy, 5-pinowy albo moduł sterujący. Uwzględniam też bezpieczniki, dobór przewodów i błędy, które mogą uszkodzić instalację.
Poprawne podłączenie opiera się na kilku prostych zasadach
- 30 łączy się zwykle z zasilaniem obwodu mocy, zawsze przez odpowiednio dobrany bezpiecznik.
- 85 i 86 należą do cewki, czyli części sterującej przekaźnika.
- 87 jest wyjściem na odbiornik w układzie normalnie otwartym.
- 87a występuje w przekaźnikach przełącznych i działa jako styk normalnie zamknięty.
- Przed montażem trzeba sprawdzić schemat na obudowie, napięcie cewki i obciążalność styków.
Jak działa przekaźnik i dlaczego rozdziela dwa obwody
Przekaźnik jest sterowanym elektrycznie przełącznikiem. Ma cewkę, która reaguje na niewielki sygnał, oraz styki przełączające większy prąd odbiornika. Dzięki temu cienki przewód z przycisku, czujnika albo sterownika nie musi zasilać bezpośrednio wentylatora, lampy, pompy czy elektrozaworu.
W typowym układzie 12 V po podaniu napięcia na cewkę powstaje pole magnetyczne. Zwora przyciąga się i zamyka tor między zaciskami 30 i 87. Po odłączeniu sterowania sprężyna wraca do położenia spoczynkowego, a odbiornik przestaje pracować. Przekaźnik nie wzmacnia energii, tylko pozwala bezpiecznie przełączać obciążenie za pomocą osobnego obwodu.
To rozdzielenie ma znaczenie także w automatyce. Sterownik PLC, mikrokontroler lub czujnik może mieć wyjście o niewielkiej obciążalności, a przekaźnik pośredniczący pozwala sterować urządzeniem o większym prądzie. Trzeba jednak pamiętać, że sam przekaźnik również ma ograniczenia dotyczące napięcia, prądu i rodzaju obciążenia.
Co oznaczają zaciski 30, 85, 86, 87 i 87a
Najpopularniejszy samochodowy przekaźnik 4-pinowy ma zaciski 30, 85, 86 i 87. W wersji 5-pinowej dochodzi 87a. Numery są bardzo pomocne, ale nie powinny zastępować schematu nadrukowanego na obudowie, ponieważ w nietypowych modelach układ pinów może wyglądać inaczej.
| Zacisk | Funkcja | Typowe połączenie w instalacji 12 V |
|---|---|---|
| 30 | Styk wspólny obwodu mocy | Plus z akumulatora lub zasilacza, przez bezpiecznik |
| 85 | Jedna końcówka cewki | Zwykle masa |
| 86 | Druga końcówka cewki | Zwykle plus po włączniku lub sygnał sterujący |
| 87 | Styk normalnie otwarty, NO | Wyjście do odbiornika |
| 87a | Styk normalnie zamknięty, NC | Obwód działający przed załączeniem cewki |
W przekaźniku 4-pinowym po wyłączeniu cewki zaciski 30 i 87 są rozłączone. Po załączeniu tworzą połączenie. W modelu 5-pinowym zacisk 30 spoczywa normalnie na 87a, a po zadziałaniu cewki przełącza się na 87. To podstawowa różnica między prostym załączaniem a przełączaniem dwóch stanów obwodu.
Jeżeli przekaźnik ma wbudowaną diodę, polaryzacja zacisków cewki ma znaczenie. W takim przypadku plus i minus trzeba podłączyć zgodnie z oznaczeniami. Przekaźniki bez diody często tolerują zamianę 85 i 86, ale nie traktuję tego jako powodu do ignorowania schematu.

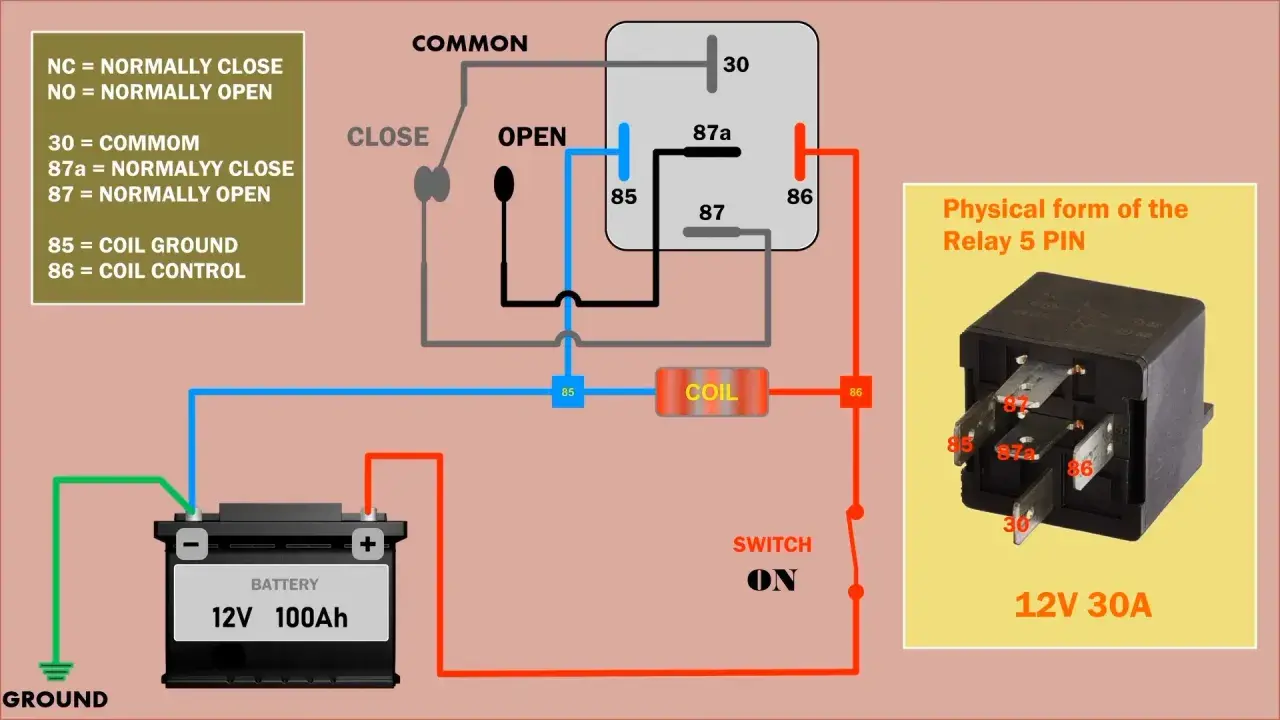

Podłączenie przekaźnika 12 V krok po kroku
Najpierw odłączam źródło zasilania i sprawdzam napięcie znamionowe cewki. Przekaźnik z cewką 12 V można stosować w instalacji 12 V, natomiast wersja 24 V wymaga odpowiedniego napięcia sterującego. Podanie 24 V na cewkę 12 V zwykle kończy się jej przegrzaniem.
- Odczytaj schemat z obudowy i znajdź rzeczywiste położenie pinów.
- Poprowadź przewód z dodatniego bieguna zasilania do bezpiecznika umieszczonego możliwie blisko źródła.
- Za bezpiecznikiem połącz przewód z zaciskiem 30.
- Zacisk 87 połącz z dodatnim przewodem odbiornika.
- Podłącz jeden koniec cewki, zwykle 85, do masy.
- Drugi koniec cewki, zwykle 86, połącz z włącznikiem, czujnikiem albo wyjściem sterownika.
- Podłącz drugi przewód odbiornika do masy lub przewodu neutralnego zgodnie ze schematem instalacji.
Przykład jest prosty. Dla dodatkowej lampy 12 V przewód z akumulatora przechodzi przez bezpiecznik na zacisk 30, z 87 biegnie do lampy, a cewka dostaje sygnał z włącznika. Włącznik steruje wtedy tylko cewką, natomiast prąd lampy płynie osobnym, krótszym obwodem.
Bezpiecznik dobieram do przewodu i odbiornika, a nie do maksymalnego prądu przekaźnika. Jeżeli urządzenie pobiera 8 A, bezpiecznik 10 A może być rozsądnym punktem wyjścia, ale ostateczna wartość zależy od charakterystyki odbiornika, przewodów i zaleceń producenta. Bezpiecznik powinien chronić instalację przed zwarciem, dlatego montowanie dużego zabezpieczenia tylko po to, aby nie przepalało się podczas rozruchu, jest błędem.
Przeczytaj również: Cobot spawalniczy - Kiedy warto? Wybierz dobrze i zyskaj!
Gdzie włączyć włącznik lub sterownik
Najczęściej włącznik podaje plus na zacisk 86, a zacisk 85 jest połączony z masą. Możliwe jest również sterowanie masą, czyli stały plus trafia na jeden koniec cewki, a sterownik zwiera drugi koniec do masy. Oba warianty są poprawne, jeśli odpowiadają schematowi urządzenia sterującego.
W samochodzie sygnał na cewkę może pochodzić ze stacyjki, przełącznika świateł, czujnika temperatury albo wyjścia modułu elektronicznego. Nie zakładam jednak, że każdy przewód po stacyjce ma wystarczającą obciążalność. Cewka przekaźnika pobiera niewiele, ale wrażliwe moduły mogą wymagać dodatkowego zabezpieczenia lub przekaźnika interfejsowego.
Przekaźnik 4-pinowy, 5-pinowy czy moduł automatyki
Wybór zależy od tego, czy chcesz tylko załączyć odbiornik, czy również przełączać obwód między dwiema ścieżkami. W praktyce najczęściej wystarcza model 4-pinowy, ale zastosowanie zacisku 87a może uprościć układ sterowania.
| Wariant | Zastosowanie | Ograniczenie |
|---|---|---|
| 4-pinowy | Włączanie lampy, pompy, wentylatora lub sygnału | Brak styku normalnie zamkniętego |
| 5-pinowy | Przełączanie między 87 i 87a, zmiana trybu pracy | Łatwiej pomylić tor roboczy |
| Moduł przekaźnikowy | Układy z diodą, bezpiecznikiem, optoizolacją lub kilkoma kanałami | Trzeba sprawdzić logikę wejścia i obciążalność wyjść |
| Przekaźnik przemysłowy | Automatyka na szynie DIN, sterowanie stycznikiem lub elektrozaworem | Inne oznaczenia, np. A1, A2, 11, 12 i 14 |
Moduł przekaźnikowy z Arduino, ESP32 albo sterownikiem PLC może mieć wejście aktywne stanem wysokim lub niskim. To oznacza, że sygnał sterujący nie zawsze zachowuje się tak, jak zwykły włącznik. Przed podłączeniem sprawdzam napięcie wejściowe, sposób zasilania modułu i to, czy masa sterownika musi być wspólna z masą obwodu przekaźnika.
Do obciążeń o dużym prądzie rozruchowym nie wybieram przekaźnika wyłącznie na podstawie napisu „30 A”. Silnik, sprężarka i pompa mogą przez krótki czas pobierać znacznie więcej niż podczas normalnej pracy. W takim przypadku potrzebny może być przekaźnik o odpowiedniej kategorii pracy, stycznik albo dodatkowy układ gaszenia przepięć.
Dobór przewodów, bezpiecznika i zabezpieczeń
Przekrój przewodu zależy od prądu, długości trasy, sposobu ułożenia i dopuszczalnego spadku napięcia. Dla krótkiego obwodu 12 V i odbiornika pobierającego około 10 A często stosuje się przewód około 1,5 mm², ale przy dłuższej trasie albo instalacji prowadzonej w wiązce może być potrzebny większy przekrój. W instalacji 12 V nawet mały spadek napięcia ma odczuwalne znaczenie, bo napięcie jest niskie od samego początku.
Bezpiecznik montuję na przewodzie zasilającym obwód mocy, jak najbliżej akumulatora lub zasilacza. Przewody powinny mieć dobrze zaciśnięte końcówki, a połączenia w miejscu narażonym na wilgoć trzeba zabezpieczyć przed korozją. Luźna wsuwka może powodować grzanie, spadki napięcia i okresowe zaniki pracy, które często są trudniejsze do znalezienia niż zwykłe zwarcie.
Cewka przekaźnika jest obciążeniem indukcyjnym. Po odłączeniu zasilania może wygenerować impuls napięcia, dlatego w układach elektronicznych stosuje się diodę zabezpieczającą, diodę wbudowaną w przekaźnik albo moduł z układem gaszącym. W obwodzie prądu przemiennego spotyka się również warystor lub układ RC, ale ich dobór powinien wynikać z dokumentacji.
Najczęstsze błędy przy montażu
Najczęściej problem nie wynika z uszkodzonego przekaźnika, tylko z pominięcia jednego szczegółu. Zanim wymienię element, sprawdzam napięcie na cewce, ciągłość masy i obecność zasilania na zacisku 30.
- Brak bezpiecznika między akumulatorem a zaciskiem 30. Zwarcie może wtedy uszkodzić przewód lub instalację.
- Podłączenie odbiornika do 87a zamiast 87. Urządzenie działa wtedy odwrotnie albo pracuje przy wyłączonej cewce.
- Zastosowanie przekaźnika z cewką 12 V w układzie 24 V.
- Pomylenie polaryzacji w modelu z diodą w cewce.
- Dobór przekaźnika wyłącznie według prądu znamionowego bez uwzględnienia prądu rozruchowego.
- Wykorzystanie cienkiego przewodu w obwodzie mocy, mimo że sam przekaźnik ma wysoką obciążalność.
- Podłączenie przekaźnika samochodowego do 230 V bez sprawdzenia napięcia i kategorii styków.
Po montażu sprawdzam układ multimetrem. Przy odłączonym zasilaniu można zweryfikować, czy styki NO i NC zachowują się zgodnie ze schematem. Po podaniu właściwego napięcia na cewkę powinno być słyszalne przełączenie, ale sam klik nie dowodzi jeszcze, że styki przewodzą prąd bez nadmiernego spadku napięcia.
Co zmienia się przy instalacji 230 V
Przekaźnik sterujący napięciem 230 V wymaga większej ostrożności niż prosty układ 12 V. Trzeba sprawdzić napięcie znamionowe cewki, obciążalność styków dla prądu przemiennego, rodzaj odbiornika oraz sposób ochrony przeciwporażeniowej. Odłączenie bezpiecznika nie zawsze oznacza brak napięcia, szczególnie gdy instalacja ma więcej niż jedno źródło zasilania.
W typowym układzie automatyki przekaźnik może załączać fazę do lampy, elektrozaworu lub stycznika, ale sposób prowadzenia przewodów musi odpowiadać dokumentacji urządzenia i wymaganiom instalacji. Do pracy przy stałej instalacji 230 V zalecam elektryka z odpowiednimi uprawnieniami. Błąd nie kończy się tu tylko przepalonym bezpiecznikiem, lecz może stworzyć realne zagrożenie porażeniem albo pożarem.
Jeśli odbiornik pobiera większy prąd, lepszym rozwiązaniem bywa sterowanie cewką stycznika, a nie bezpośrednie obciążanie małego przekaźnika. Takie podejście zwiększa trwałość układu i ułatwia późniejszy serwis.
Prosty test przed uruchomieniem całej instalacji
Przed podłączeniem właściwego odbiornika wykonuję próbę na odłączonym obciążeniu. Sprawdzam, czy cewka dostaje właściwe napięcie, czy masa ma niski opór oraz czy po załączeniu pojawia się napięcie na zacisku 87. Dopiero wtedy podłączam lampę, silnik albo inne urządzenie.
Najważniejsza zasada jest prosta: schemat na obudowie ma pierwszeństwo przed popularnym układem numerów. Gdy dobierzesz właściwe napięcie cewki, zabezpieczysz zasilanie bezpiecznikiem i rozdzielisz obwód sterowania od obwodu mocy, podłączenie przekaźnika staje się przewidywalne i bezpieczne. Przy instalacjach 230 V, dużych silnikach oraz układach przemysłowych granicą rozsądku jest dokumentacja producenta i pomoc wykwalifikowanego elektryka.
