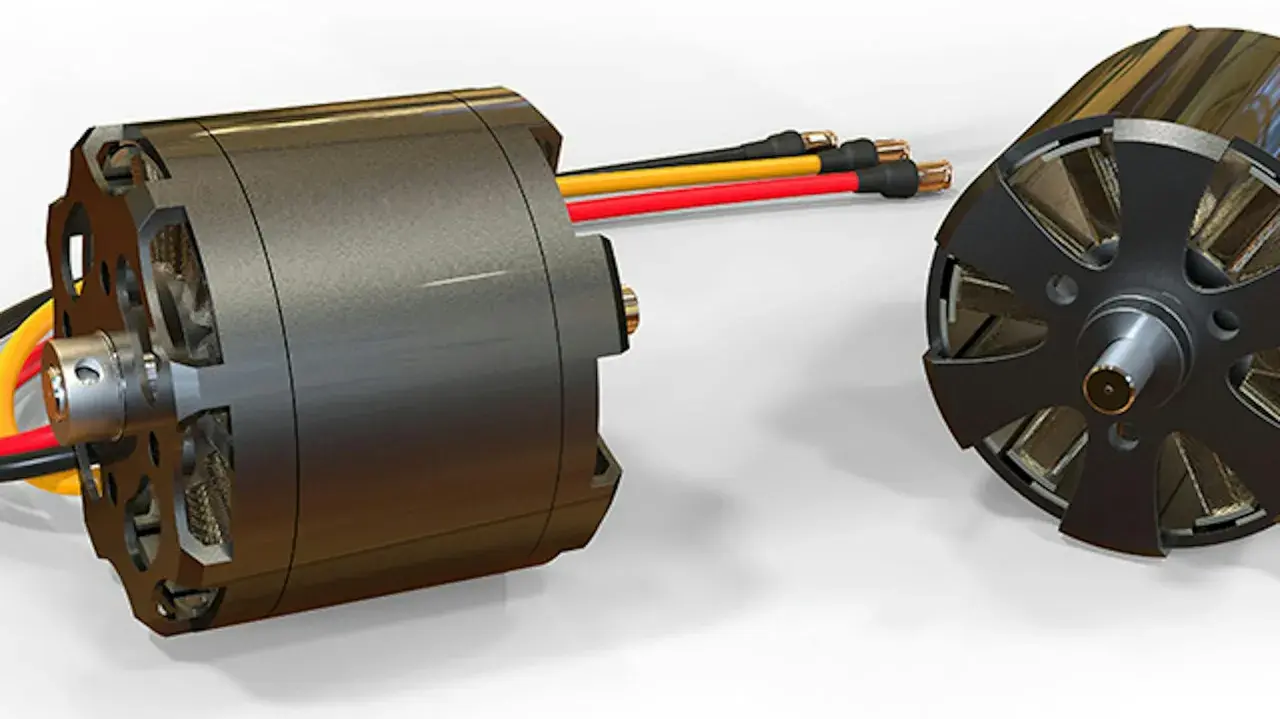

Wybór napędu do elektronarzędzia, wentylatora, pompy czy maszyny automatyki często sprowadza się do jednego pytania: czy warto dopłacić do konstrukcji bez szczotek? Silniki bezszczotkowe oferują wysoką sprawność, dobrą regulację prędkości i mniejsze zużycie mechaniczne, ale wymagają odpowiedniego sterownika. Wyjaśniam, jak działają, czym różnią się odmiany BLDC i PMSM, gdzie sprawdzają się najlepiej oraz na co zwrócić uwagę przy doborze i serwisie.
Najważniejsze informacje o napędach bezszczotkowych w praktyce
- Komutacja elektroniczna zastępuje szczotki i mechaniczny komutator.
- Wirnik z magnesami trwałymi współpracuje z uzwojeniami umieszczonymi zwykle w stojanie.
- BLDC i PMSM wymagają sterownika, ale różnią się sposobem sterowania i przebiegiem siły przeciwelektromotorycznej.
- Brak szczotek nie oznacza bezobsługowości, ponieważ zużywają się łożyska, przewody, czujniki i elektronika.
- Największą korzyść daje ta technologia tam, gdzie liczą się sprawność, trwałość, cicha praca i precyzyjna regulacja.
Jak działa silnik bez szczotek i co znajduje się w środku
W klasycznym silniku prądu stałego kierunek prądu w uzwojeniach zmieniają szczotki oraz komutator. W konstrukcji bezszczotkowej ten sam efekt uzyskuje sterownik elektroniczny, który w odpowiednim momencie zasila kolejne uzwojenia stojana. Dzięki temu nie ma tarcia szczotek o komutator ani iskrzenia typowego dla tradycyjnej konstrukcji.

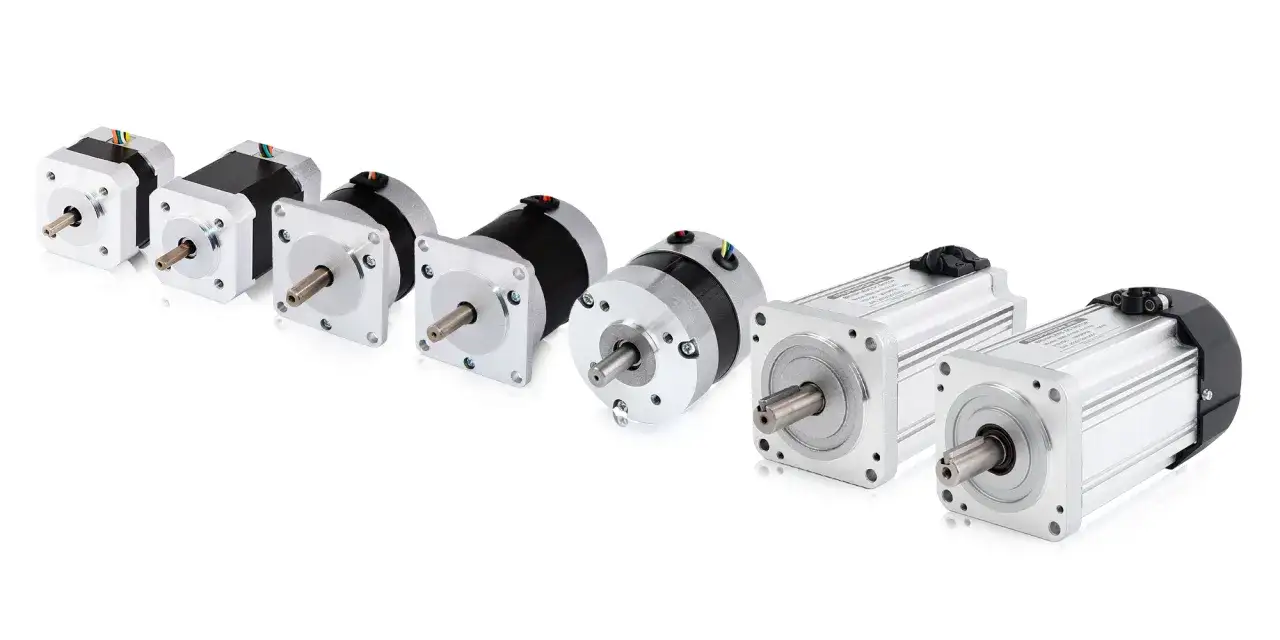

Najczęściej wirnik zawiera magnesy trwałe, a stojan ma trzy uzwojenia fazowe. Sterownik przełącza prąd między fazami tak, aby pole magnetyczne stojana stale „ciągnęło” lub „pchało” wirnik. To właśnie ta synchronizacja decyduje o momencie obrotowym, kierunku pracy i płynności ruchu.
Czujniki Halla i sterowanie bezczujnikowe
Położenie wirnika można odczytywać za pomocą czujników Halla. W typowym układzie stosuje się trzy czujniki, których sygnały informują sterownik o kolejnych położeniach magnetycznych wirnika. Przy komutacji sześciostopniowej zmiana stanu następuje co około 60 stopni elektrycznych.
Druga metoda nie wykorzystuje czujników. Sterownik analizuje siłę przeciwelektromotoryczną, czyli napięcie indukowane w nieaktywnej fazie podczas obrotu. Rozwiązanie jest tańsze i eliminuje elementy, które mogą ulec awarii, ale przy bardzo małej prędkości sygnał jest słaby. Dlatego rozruch odbywa się według zaprogramowanej sekwencji albo z wykorzystaniem dodatkowych algorytmów pozycjonowania.
W praktyce nie traktuję sterowania bezczujnikowego jako automatycznie lepszego. Do wentylatora lub pompy może być świetnym wyborem, natomiast w napędzie wymagającym pewnego startu pod obciążeniem czujniki Halla albo enkoder dają większą przewidywalność.
BLDC, PMSM i silnik szczotkowy to nie to samo
Określenie „bezszczotkowy” obejmuje kilka podobnych konstrukcji. Najczęściej spotyka się BLDC, czyli bezszczotkowy silnik prądu stałego, oraz PMSM, czyli silnik synchroniczny z magnesami trwałymi. Oba korzystają z elektronicznego sterowania i magnesów w wirniku, lecz sposób zasilania oraz wymagania dotyczące regulacji mogą być inne.
BLDC zwykle współpracuje z komutacją trapezową lub sześciostopniową. PMSM jest częściej sterowany przebiegami sinusoidalnymi albo metodą wektorową FOC, która pozwala niezależnie kontrolować moment i strumień. Daje to bardziej płynną pracę, mniejsze tętnienia momentu oraz dobre zachowanie w serwonapędach.
| Cecha | Silnik szczotkowy DC | BLDC | PMSM |
|---|---|---|---|
| Komutacja | Mechaniczna, przez szczotki i komutator | Elektroniczna, często sześciostopniowa | Elektroniczna, zwykle sinusoidalna lub wektorowa |
| Obsługa | Okresowa wymiana szczotek | Brak szczotek, ale potrzebny sterownik | Brak szczotek, często bardziej zaawansowany sterownik |
| Płynność ruchu | Dobra w prostych układach | Zależna od komutacji i obciążenia | Zwykle bardzo dobra |
| Typowe użycie | Proste napędy, małe mechanizmy | Narzędzia, wentylatory, pompy, pojazdy lekkie | Serwonapędy, robotyka, trakcja, precyzyjne maszyny |
Granica między BLDC a PMSM bywa w materiałach handlowych upraszczana, ponieważ producenci często używają tych nazw zamiennie. Przy doborze patrzę przede wszystkim na zgodność silnika ze sterownikiem, wymagany moment, zakres prędkości i sposób sprzężenia zwrotnego, a dopiero później na samą nazwę technologii.
Największe zalety i ograniczenia napędów bezszczotkowych
Najbardziej odczuwalna korzyść wynika z usunięcia szczotek. Nie ma elementu, który ściera się podczas pracy, powoduje iskrzenie i wytwarza pył węglowy. W efekcie można uzyskać dłuższą pracę bez przeglądów, mniejszy hałas mechaniczny oraz lepsze warunki do pracy przy wysokich prędkościach.
- Wyższa sprawność ogranicza straty energii i nagrzewanie.
- Duża gęstość mocy pozwala budować kompaktowe napędy.
- Precyzyjna regulacja ułatwia utrzymanie prędkości i momentu.
- Brak iskrzenia na komutatorze ma znaczenie w urządzeniach pracujących w pobliżu wrażliwej elektroniki.
- Możliwość hamowania i zmiany kierunku wynika z funkcji sterownika, a nie z samej konstrukcji silnika.
Nie jest to jednak rozwiązanie bez wad. Do działania potrzebny jest falownik lub dedykowany kontroler, a jego awaria może unieruchomić cały napęd. Elektronika również wymaga ochrony przed przepięciami, wilgocią i przegrzaniem. Magnesy trwałe mogą stracić część właściwości po przekroczeniu temperatury dopuszczalnej przez producenta.
Często słyszę, że silnik bezszczotkowy jest bezobsługowy. To skrót myślowy. Szczotki rzeczywiście odpadają, ale nadal zużywają się łożyska, izolacja uzwojeń, złącza, czujniki oraz elementy mocy w sterowniku. W zapylonym warsztacie równie ważne jak sam motor są drożne kanały chłodzące i prawidłowo zabezpieczone przewody.
Gdzie takie napędy dają największą przewagę
W elektronarzędziach akumulatorowych technologia bezszczotkowa pozwala efektywniej wykorzystać energię baterii. Wkrętarka, szlifierka czy pilarka może pracować dłużej na jednym ładowaniu, a sterownik może ograniczać prąd przy przeciążeniu. Nie oznacza to jednak, że każde urządzenie o dużej mocy będzie automatycznie lepsze. Liczy się również jakość chłodzenia, przekładni i akumulatora.
Drugą dużą grupą są wentylatory, pompy i sprężarki. W tych zastosowaniach napęd pracuje przez wiele godzin, więc nawet niewielka poprawa sprawności ma znaczenie dla temperatury i kosztów energii. Regulacja obrotów pozwala dopasować wydajność do zapotrzebowania, zamiast stale pracować z pełną mocą.
W automatyce przemysłowej BLDC i PMSM trafiają do robotów, osi liniowych, podajników oraz maszyn pakujących. Tam kluczowe są powtarzalność, moment przy niskiej prędkości i możliwość współpracy z enkoderem. Sam silnik nie zapewnia precyzji, jeśli sterownik, przekładnia albo mechanika mają duże luzy.
Spotyka się je także w rowerach i hulajnogach elektrycznych, dronach, napędach pojazdów, pralkach oraz układach HVAC. W każdym z tych przypadków kompromis wygląda inaczej. Dron potrzebuje małej masy i wysokiej prędkości, pompa stawia na ciągłą pracę, a serwonapęd wymaga dokładnego pozycjonowania.
Jak dobrać właściwy silnik do maszyny
Dobór zaczynam od obciążenia, nie od mocy zapisanej na etykiecie. Moc znamionowa mówi, ile energii mechanicznej można dostarczać w określonych warunkach, ale nie odpowiada sama w sobie na pytanie, czy napęd ruszy z daną przekładnią i obciążeniem.
- Określ moment obciążenia przy rozruchu i podczas normalnej pracy.
- Ustal zakres prędkości, a nie tylko jedną wartość znamionową.
- Sprawdź napięcie oraz prąd silnika i sterownika.
- Dobierz sposób sprzężenia, czyli czujniki Halla, enkoder albo pracę bezczujnikową.
- Uwzględnij cykl pracy: ciągły, przerywany, częste starty i hamowanie.
- Oceń warunki środowiskowe, takie jak pył, wilgoć, temperatura i drgania.
Przykładowo napęd o mocy 500 W może działać bardzo dobrze przy stałej prędkości, ale nie poradzić sobie z częstym rozruchem ciężkiej pompy. W takim przypadku ważniejszy od samej mocy jest moment rozruchowy i zapas prądowy sterownika. Zawsze sprawdzam też, czy kontroler obsługuje właściwą liczbę faz, typ czujników i zakres napięcia.
Nie należy podłączać trójfazowego silnika BLDC bezpośrednio do akumulatora, licząc na samoczynny obrót. Potrzebny jest kontroler, który tworzy sekwencję zasilania faz, ogranicza prąd i reaguje na położenie wirnika. Próby „na krótko” mogą skończyć się przegrzaniem uzwojeń albo uszkodzeniem tranzystorów mocy.
Przeczytaj również: Utrzymanie Ruchu - Zwiększ niezawodność maszyn i napędów!
Co sprawdzić przed pierwszym uruchomieniem
- zgodność napięcia znamionowego silnika i sterownika,
- maksymalny prąd ciągły oraz chwilowy kontrolera,
- kolejność przewodów fazowych i przewodów czujników,
- kierunek obrotów bez obciążenia,
- temperaturę obudowy po kilku minutach pracy,
- zabezpieczenie przed zablokowaniem wirnika.
Jeśli silnik szarpie, głośno brzęczy albo szybko się nagrzewa, nie zwiększam od razu limitu prądu. Najpierw sprawdzam konfigurację faz, sygnały Halla, połączenia masy i chłodzenie. W praktyce błędne mapowanie przewodów jest częstszą przyczyną problemu niż uszkodzenie samego silnika.
Serwis, diagnostyka i typowe błędy użytkownika
Podstawowa diagnostyka zaczyna się od oględzin. Szukam luzu łożysk, śladów przegrzania, uszkodzonej izolacji oraz wilgoci w złączach. Rezystancje uzwojeń powinny być do siebie zbliżone, ale dokładne wartości zależą od modelu i często są bardzo małe, dlatego zwykły multimetr może nie pokazać różnicy wystarczająco precyzyjnie.
Przy problemach z nierówną pracą warto sprawdzić sygnały czujników Halla oscyloskopem albo testerem przewidzianym dla danego napędu. W systemach z enkoderem trzeba dodatkowo zweryfikować ekranowanie przewodu, położenie odniesienia i konfigurację sprzężenia zwrotnego. Zakłócenia sygnału potrafią wyglądać jak uszkodzenie silnika.
Do najczęstszych błędów zaliczam pracę z zatkanym chłodzeniem, dobór sterownika tylko na podstawie napięcia oraz ignorowanie prądu przy zablokowanym wirniku. Niebezpieczne jest też używanie kontrolera o zbyt małym zapasie prądowym. Urządzenie może działać poprawnie bez obciążenia, a przegrzewać się podczas rzeczywistej pracy.
W napędach przemysłowych opłaca się monitorować temperaturę, prąd fazowy i liczbę cykli start-stop. Taki prosty nadzór pozwala zauważyć pogarszający się stan łożysk lub chłodzenia, zanim dojdzie do uszkodzenia uzwojeń. W narzędziu ręcznym wystarczy zwykle regularne czyszczenie otworów wentylacyjnych i kontrola akumulatora.
Kiedy warto wybrać napęd bezszczotkowy
Najczęściej polecam go wtedy, gdy urządzenie pracuje długo, zmienia prędkość, ma ograniczone chłodzenie albo wymaga małej masy i wysokiej sprawności. Dobrze sprawdza się również tam, gdzie wymiana szczotek byłaby kłopotliwa lub gdzie iskrzenie jest niepożądane.
Do prostego mechanizmu pracującego kilka minut dziennie tańszy silnik szczotkowy może nadal być rozsądnym wyborem. Konstrukcja bezszczotkowa ma wyższy koszt całego układu, ponieważ trzeba doliczyć sterownik i czasem czujniki. Najlepszy efekt daje dopasowany zestaw, a nie przypadkowe połączenie mocnego silnika z najtańszym kontrolerem.
Moja praktyczna zasada jest prosta: najpierw określam moment, prędkość, cykl pracy i warunki otoczenia, a dopiero potem wybieram BLDC lub PMSM. Jeśli potrzebuję płynnego ruchu i dokładnej kontroli, skłaniam się ku sterowaniu sinusoidalnemu lub wektorowemu. Gdy priorytetem jest prostota, niska masa i sprawna regulacja, dobrze dobrany BLDC zwykle wystarcza.
Najważniejsza decyzja zaczyna się poza katalogiem
Napęd bez szczotek nie jest magicznym zamiennikiem każdej konstrukcji szczotkowej. Jego przewaga ujawnia się dopiero wtedy, gdy silnik, sterownik, chłodzenie i obciążenie tworzą spójny układ. Sama informacja o wysokiej mocy albo długiej żywotności nie zastąpi analizy warunków pracy.
Jeżeli urządzenie ma pracować intensywnie, szczególną uwagę poświęciłbym zapasowi momentu, temperaturze i jakości sterownika. To te trzy elementy najczęściej decydują, czy bezszczotkowy napęd będzie realnym usprawnieniem, czy tylko droższym komponentem o niewykorzystanych możliwościach.
Przy prawidłowym doborze otrzymujemy cichą, sprawną i łatwo sterowalną maszynę, która nie wymaga wymiany szczotek. Trzeba jednak pamiętać, że trwałość nadal zależy od łożysk, elektroniki, chłodzenia i warunków eksploatacji, dlatego rozsądny serwis pozostaje równie ważny jak sama technologia.
