Gdy mechanizm dojeżdża do końca prowadnicy, klapy albo wrzeciona, wyłącznik krańcowy powinien zareagować pewnie i w przewidywalny sposób. Poniżej pokazuję, jak czytać schemat podłączenia wyłącznika krańcowego, rozpoznać zaciski COM, NC i NO oraz dobrać sposób włączenia do sterownika PLC, przekaźnika lub obwodu silnika.
Najważniejsze zasady podłączenia krańcówki w praktyce
- COM jest zaciskiem wspólnym, który łączy się z NC albo NO.
- NC przewodzi w stanie spoczynku i po naciśnięciu rozłącza obwód.
- NO nie przewodzi w spoczynku, lecz zwiera obwód po zadziałaniu.
- Do układów zatrzymania najczęściej wybiera się COM + NC, ponieważ przerwanie przewodu także powoduje błąd.
- Przed podłączeniem trzeba sprawdzić oznaczenia konkretnego modelu i jego dopuszczalne napięcie oraz prąd.
Co naprawdę oznaczają zaciski COM, NC i NO
Większość mechanicznych krańcówek przemysłowych ma zestyk przełączny SPDT. W praktyce oznacza to trzy zaciski: COM, czyli wspólny, NC, czyli normalnie zamknięty, oraz NO, czyli normalnie otwarty. Słowo „normalnie” odnosi się do pozycji spoczynkowej, gdy dźwignia lub rolka nie jest naciskana.
| Zacisk | Stan spoczynku | Stan po naciśnięciu | Typowe zastosowanie |
|---|---|---|---|
| COM-NC | Obwód zamknięty | Obwód otwarty | Zatrzymanie, kontrola przerwania przewodu, krańcówka bezpieczeństwa |
| COM-NO | Obwód otwarty | Obwód zamknięty | Sygnalizacja osiągnięcia pozycji, uruchamianie funkcji |
Najłatwiej zapamiętać to tak: NC działa jak zamknięta bramka, dopóki mechanizm jej nie naciśnie, a NO zamyka obwód dopiero po zadziałaniu. Nie zakładam jednak, że środkowy zacisk zawsze jest COM. W małych przełącznikach może być inaczej rozmieszczony, dlatego ostatecznym źródłem informacji pozostaje schemat na obudowie lub w dokumentacji.
Najprostszy schemat podłączenia wyłącznika krańcowego
W typowym układzie sterowania 24 V DC przewód dodatni prowadzi się na zacisk COM, a z zacisku NC albo NO wychodzi przewód do wejścia sterownika. Zacisk 0 V łączy się z odpowiednim zaciskiem wspólnym wejść PLC. To połączenie przekazuje do sterownika informację, czy krańcówka znajduje się w pozycji spoczynkowej, czy została naciśnięta.
Wariant NC, zalecany do kontroli ruchu
+24 V ───── COM [wyłącznik krańcowy] NC ───── DI sterownika
0 V ──────────────────────────────────────── M sterownika
Wariant NO, używany do sygnalizacji zadziałania
+24 V ───── COM [wyłącznik krańcowy] NO ───── DI sterownika
0 V ──────────────────────────────────────── M sterownikaWariant NC daje dodatkową informację o stanie przewodu. Jeżeli kabel się urwie albo wypadnie z zacisku, wejście sterownika przestanie otrzymywać sygnał. Przy połączeniu NO taki sam problem może pozostać niezauważony, bo sterownik nadal widzi stan „nieaktywne”. Z tego powodu COM z NC jest rozsądnym wyborem dla ograniczenia ruchu, choć nie zastępuje kompletnego obwodu bezpieczeństwa.

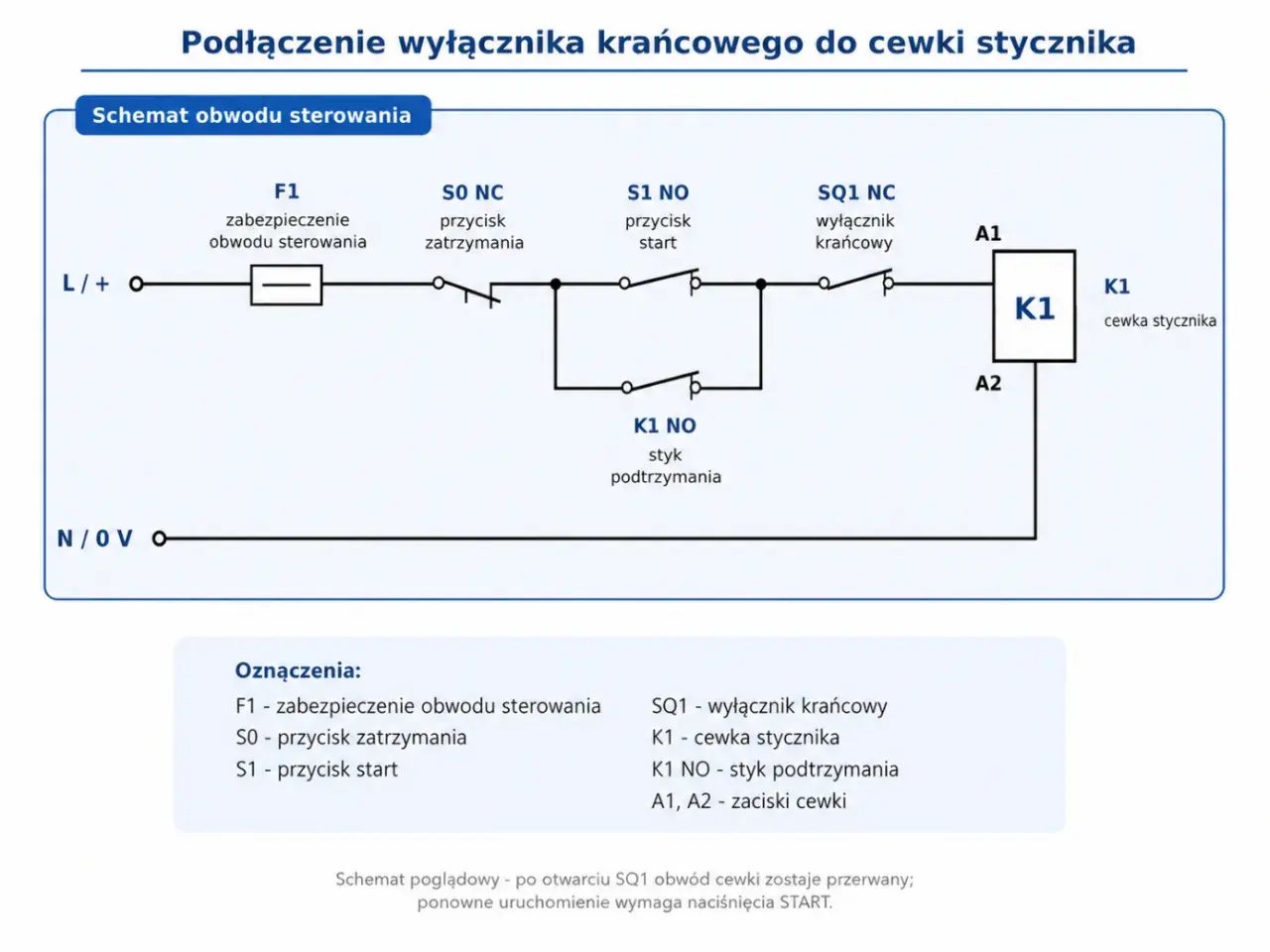

Podłączenie krańcówki do przekaźnika lub stycznika
Jeżeli wyłącznik ma zatrzymać silnik, można włączyć jego styk NC szeregowo z cewką przekaźnika albo stycznika. Przykładowo obwód sterowania może wyglądać następująco:
+24 V ─ STOP NC ─ KRAŃCÓWKA NC ─ A1 cewki stycznika
0 V ──────────────────────────── A2 cewki stycznikaPo dojechaniu mechanizmu do końca krańcówka rozłącza cewkę, a stycznik odłącza napęd. Przy silniku nawrotnym zwykle stosuje się osobną krańcówkę dla każdego kierunku. Nie wolno jednak łączyć jej bezpośrednio w obwodzie mocy bez sprawdzenia obciążalności styków, ponieważ prąd rozruchowy silnika może szybko uszkodzić przełącznik.
Kiedy użyć styku NC, a kiedy NO
Wybór styku zależy od tego, co ma oznaczać zadziałanie krańcówki. Gdy naciśnięcie ma zatrzymać ruch, najczęściej wybieram styk NC. Obwód jest wtedy zamknięty podczas normalnej pracy, a jego przerwanie oznacza osiągnięcie końca, awarię przewodu albo utratę zasilania sterowania.
Styk NO pasuje do prostych sygnałów potwierdzających. Może załączyć lampkę po otwarciu osłony, wysłać impuls do wejścia PLC po osiągnięciu pozycji albo uruchomić kolejny etap cyklu. Jest wygodny, ale sam w sobie nie wykrywa przerwanego kabla, dlatego nie traktuję go jako pierwszego wyboru w funkcji zatrzymania.
| Cel układu | Lepszy wybór | Dlaczego |
|---|---|---|
| Zatrzymanie ruchu na końcu zakresu | COM + NC | Rozłączenie zatrzymuje układ, a awaria przewodu może zostać wykryta. |
| Sygnalizacja osiągnięcia pozycji | COM + NO | Sygnał pojawia się dopiero po naciśnięciu dźwigni. |
| Monitorowanie osłony lub drzwi | Najczęściej NC | Otwarcie osłony przerywa obwód kontrolny. |
| Układ bezpieczeństwa maszyny | Certyfikowany element NC | Potrzebna jest ocena całego obwodu, nie tylko wybór zacisku. |
Trzeba odróżnić zwykłą krańcówkę od wyłącznika bezpieczeństwa. Zgodność z wymaganiami bezpieczeństwa zależy od konstrukcji, wymuszonego otwarcia styków, kategorii układu i sposobu wykonania całej instalacji. Samo podłączenie do NC nie czyni zwykłego przełącznika urządzeniem bezpieczeństwa.
Jak podłączyć krańcówkę do PLC, Arduino lub sterownika CNC
W automatyce przemysłowej krańcówka najczęściej pracuje jako prosty sygnał cyfrowy. Dla wejścia PLC wystarczy zwykle połączyć jeden przewód z COM, drugi z NC lub NO, a w programie ustawić właściwą logikę. Trzeba pamiętać, że sterownik może mieć wejścia typu PNP albo NPN, więc sam schemat styków nie wystarczy do określenia całego połączenia.
W sterownikach CNC i prostych kontrolerach hobbystycznych popularne jest połączenie COM + NC. Dzięki temu elektronika widzi stan aktywny podczas normalnej pracy, a naciśnięcie krańcówki lub przerwanie przewodu zmienia stan wejścia. Długi przewód warto prowadzić z dala od kabli silnikowych i falownika, ponieważ zakłócenia elektromagnetyczne mogą powodować fałszywe zadziałania.
W przypadku Arduino lub podobnej płytki często stosuje się wejście z rezystorem podciągającym. Przykładowe połączenie może wyglądać tak:
GND Arduino ───── COM krańcówki
D2 Arduino ───── NC krańcówki
pin D2 skonfigurowany jako INPUT_PULLUPW takim układzie wejście ma zwykle stan wysoki, gdy styk jest zamknięty lub otwarty, zależnie od wybranego punktu odniesienia i programu. Dlatego przed uruchomieniem sprawdzam nie tylko przewody, ale też to, czy logika programu traktuje stan niski jako „krańcówka aktywna”. Najczęstszy błąd nie leży w kablu, lecz w odwróconej logice wejścia.
Sprawdzenie zacisków i test przed uruchomieniem
Do identyfikacji styków najlepiej użyć multimetru w trybie testu ciągłości. Przy odłączonym zasilaniu przykładam sondy do dwóch zacisków, naciskam dźwignię i obserwuję zmianę wskazania. Para COM-NC powinna przewodzić w spoczynku, a para COM-NO po naciśnięciu.
- Odłącz zasilanie całego układu, także pomocnicze napięcia sterujące.
- Sprawdź oznaczenia zacisków na obudowie i porównaj je z dokumentacją.
- Zbadaj ciągłość między COM-NC oraz COM-NO w obu położeniach dźwigni.
- Podłącz przewody zgodnie ze schematem i zabezpiecz je przed wyrwaniem.
- Uruchom układ przy małej prędkości i sprawdź reakcję przed dojazdem do twardego ogranicznika.
Jeżeli multimetr pokazuje przejście między niewłaściwymi zaciskami, nie zamieniam przewodów „na próbę” przy podanym napięciu. Przyczyną może być inny typ styku, dodatkowy blok kontaktów albo uszkodzenie mechanizmu. Test ciągłości wykonuje się bez napięcia, a pomiar napięcia robi się dopiero po ponownym sprawdzeniu połączeń.
Przeczytaj również: Symbole przekaźników - Jak czytać schematy i oznaczenia?
Parametry, których nie wolno pominąć
Na obudowie lub w karcie katalogowej trzeba sprawdzić napięcie znamionowe, prąd, rodzaj obciążenia oraz stopień ochrony IP. Styk dopuszczony do pracy przy 24 V DC nie musi nadawać się do bezpośredniego przełączania silnika 230 V. Obciążenie indukcyjne, takie jak cewka przekaźnika, stycznik czy silnik, powoduje dodatkowe przepięcia przy rozłączaniu.
W takich obwodach stosuje się odpowiednie gaszenie przepięć, na przykład diodę przy cewce DC albo układ RC zgodny z zastosowaniem. Dobieram też przewód do warunków ruchu. Kabel prowadzony razem z przesuwającym się suportem powinien być przeznaczony do prowadników, a nie przypadkowym przewodem instalacyjnym.
Błędy, przez które krańcówka nie działa poprawnie
Najczęściej ktoś podłącza przewody do COM i NO, mimo że sterownik oczekuje sygnału NC. Efektem może być odwrotna reakcja programu, ciągły alarm albo brak zatrzymania w momencie, w którym mechanizm dojeżdża do końca. Drugi częsty problem to pominięcie wspólnego zacisku COM i podłączenie przewodów wyłącznie do NC oraz NO, co nie tworzy prawidłowego toru sygnału.
- Brak wspólnej masy lub punktu odniesienia między krańcówką a wejściem sterownika.
- Założenie, że numer zacisku jest taki sam w każdym modelu.
- Podłączenie krańcówki bezpośrednio do silnika mimo zbyt małej obciążalności styków.
- Prowadzenie przewodu sygnałowego równolegle do przewodów silnika lub falownika.
- Zbyt późne zadziałanie dźwigni, gdy mechanizm wcześniej uderza w ogranicznik.
- Brak mechanicznego zapasu drogi po naciśnięciu krańcówki.
Dobrze ustawiona krańcówka nie powinna być używana jako fizyczny odbojnik. Jej zadaniem jest przekazanie sygnału odpowiednio wcześnie, aby sterownik lub stycznik zdążył wyłączyć napęd. Zostawiam więc rezerwę mechaniczną i sprawdzam kilka cykli z małą prędkością, zanim pozwolę maszynie pracować automatycznie.
Co sprawdzam przed oddaniem układu do pracy
Poprawny schemat podłączenia to dopiero połowa zadania. Równie ważne są właściwy typ styku, dopasowanie parametrów elektrycznych, pewne zamocowanie oraz test reakcji w realnym kierunku ruchu. Przy prostym sygnale wystarczy zwykle multimetr i kontrola wejścia, ale obwody zatrzymania maszyny powinien ocenić elektryk lub automatyk odpowiedzialny za bezpieczeństwo instalacji.
Moja praktyczna zasada jest prosta: najpierw identyfikuję COM, NC i NO, później sprawdzam działanie miernikiem, a dopiero na końcu podaję napięcie. Takie kilka minut kontroli często oszczędza uszkodzone styki, zerwany przewód i nieprzyjemną niespodziankę przy pierwszym przejeździe mechanizmu.
