Gdy pojedynczy detal ma pasować do istniejącej maszyny, a cała seria powinna wyglądać identycznie, ręczne wykonanie szybko przestaje być rozsądną opcją. Produkcja CNC pozwala połączyć powtarzalność, dokładność i automatyzację, ale dobry rezultat zależy nie tylko od samej obrabiarki. Wyjaśniam, jak wygląda proces, czym różni się frezowanie od toczenia, jakie materiały i tolerancje mają sens oraz z czego naprawdę wynika cena detalu.
Najważniejsze decyzje zapadają przed uruchomieniem maszyny
- CNC steruje ruchem narzędzia na podstawie programu przygotowanego z modelu lub rysunku technicznego.
- Frezowanie sprawdza się przy korpusach, płytach, kieszeniach i kształtach przestrzennych, a toczenie przy wałkach, tulejach i częściach osiowo-symetrycznych.
- Na koszt najmocniej wpływają czas ustawienia, materiał, liczba operacji, tolerancje i wielkość serii.
- Dobrze przygotowany model CAD i rysunek techniczny ograniczają ryzyko poprawek oraz nieporozumień z wykonawcą.
- Najdroższy błąd to żądanie bardzo ciasnych tolerancji tam, gdzie nie są potrzebne funkcjonalnie.
Na czym polega produkcja CNC i co faktycznie daje
Skrót CNC oznacza sterowanie numeryczne obrabiarki za pomocą komputera. Operator przygotowuje program zawierający między innymi współrzędne, prędkości posuwu i informacje o narzędziach, a maszyna wykonuje zaplanowane ruchy z dużą powtarzalnością. Najczęściej materiał jest usuwany z większego półfabrykatu, dlatego mówimy o obróbce ubytkowej.
Sama automatyzacja nie gwarantuje jednak idealnej części. Na efekt wpływają także sztywność maszyny, jakość mocowania, stan narzędzi, temperatura oraz właściwości materiału. Ten sam program może dać inny rezultat na lekkiej, zużytej frezarce i na ciężkim centrum obróbkowym, szczególnie przy stali nierdzewnej albo cienkościennych elementach.
Gdzie wykorzystuje się obróbkę sterowaną numerycznie
Technologia sprawdza się zarówno przy prototypach, jak i dużych seriach. W warsztatach i zakładach produkcyjnych wykonuje się w ten sposób części maszyn, uchwyty, koła pasowe, tuleje, płyty montażowe, elementy automatyki, obudowy, formy oraz części zamienne, których nie można już kupić.
Największą przewagą jest powtarzalność kolejnych sztuk. Po poprawnym ustawieniu procesu można wykonać serię dziesięciu, stu lub kilku tysięcy detali bez ręcznego odtwarzania każdego wymiaru. Nie oznacza to, że każda seria będzie automatycznie tania. Przy krótkim zleceniu czas programowania i przezbrojenia może kosztować więcej niż sama praca narzędzia.
Frezowanie, toczenie i inne procesy CNC
Wybór technologii powinien wynikać z geometrii części, a nie z samej nazwy CNC. Zwykle już po spojrzeniu na model można określić, czy detal powinien obracać się we wrzecionie, czy pozostać nieruchomy pod poruszającym się narzędziem.
| Proces | Jak działa | Typowe zastosowania |
|---|---|---|
| Frezowanie | Obracający się frez usuwa materiał z nieruchomego przedmiotu | Korpusy, kieszenie, otwory, płaszczyzny, żebra i kształty 3D |
| Toczenie | Przedmiot obraca się, a nóż skrawający kształtuje jego powierzchnię | Wałki, tuleje, trzpienie, gwinty i stożki |
| Wiercenie | Narzędzie wykonuje otwory o określonej średnicy i głębokości | Otwory przelotowe, gwintowane i pod kołki ustalające |
| Cięcie CNC | Materiał jest rozdzielany według zaprogramowanego konturu | Blachy, płyty, tworzywa, drewno i elementy płaskie |
| Obróbka 4- i 5-osiowa | Detal lub głowica zmienia położenie względem narzędzia | Złożone powierzchnie, łopatki, formy i części lotnicze |
Frezowanie CNC jest najbardziej uniwersalne przy detalach pryzmatycznych. Trzy osie wystarczą do wielu płyt i korpusów, natomiast dodatkowe osie ograniczają liczbę zamocowań. To ważne, ponieważ każde przełożenie części może wprowadzić błąd bazowania.

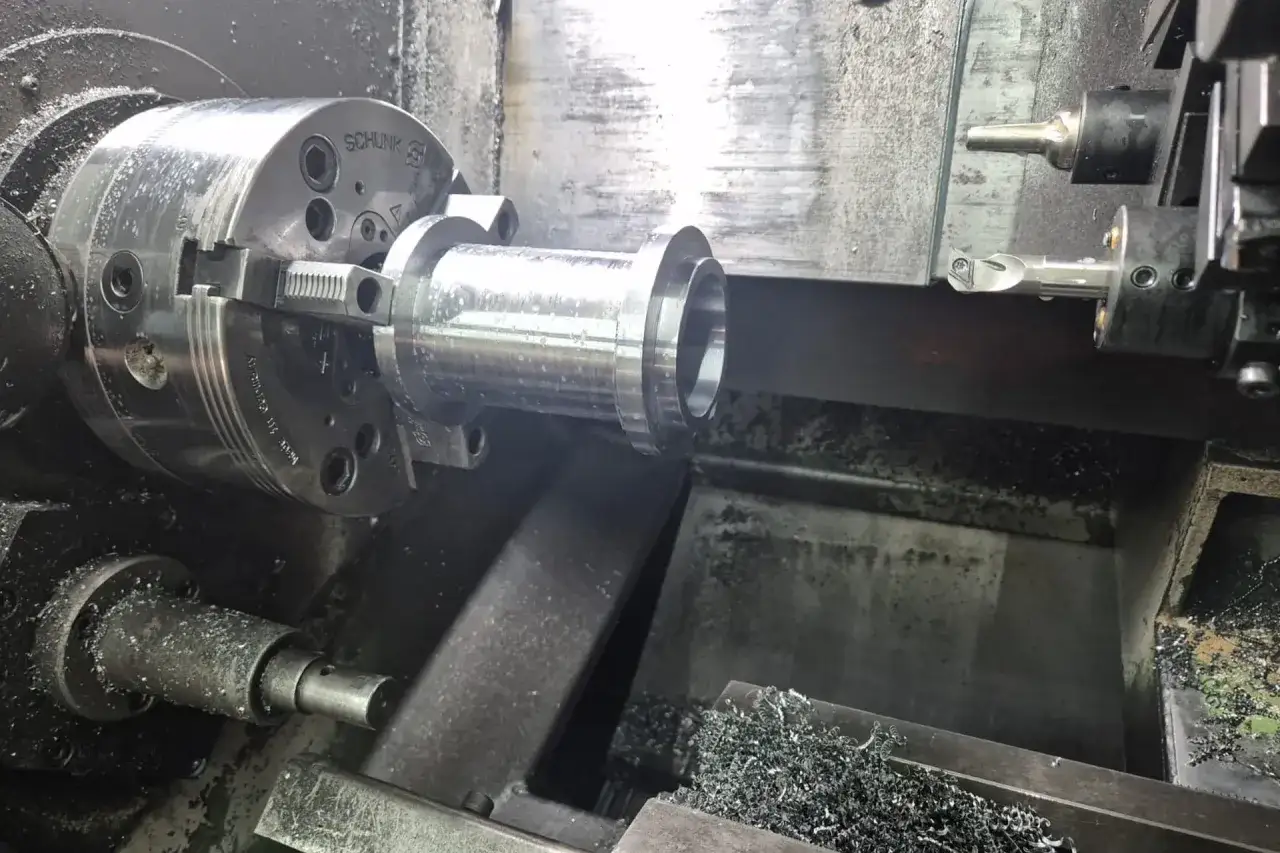

Toczenie CNC będzie lepszym wyborem dla elementu o dominującym kształcie walca. W przypadku wałka z poprzecznymi otworami, rowkami lub płaskimi powierzchniami warto rozważyć tokarkę z narzędziami napędzanymi albo połączenie toczenia i frezowania w jednym zamocowaniu. Z mojego punktu widzenia właśnie ograniczenie liczby przezbrojeń często daje większą korzyść niż sama obietnica bardzo wysokiej dokładności.
Jak wygląda proces od dokumentacji do gotowego detalu

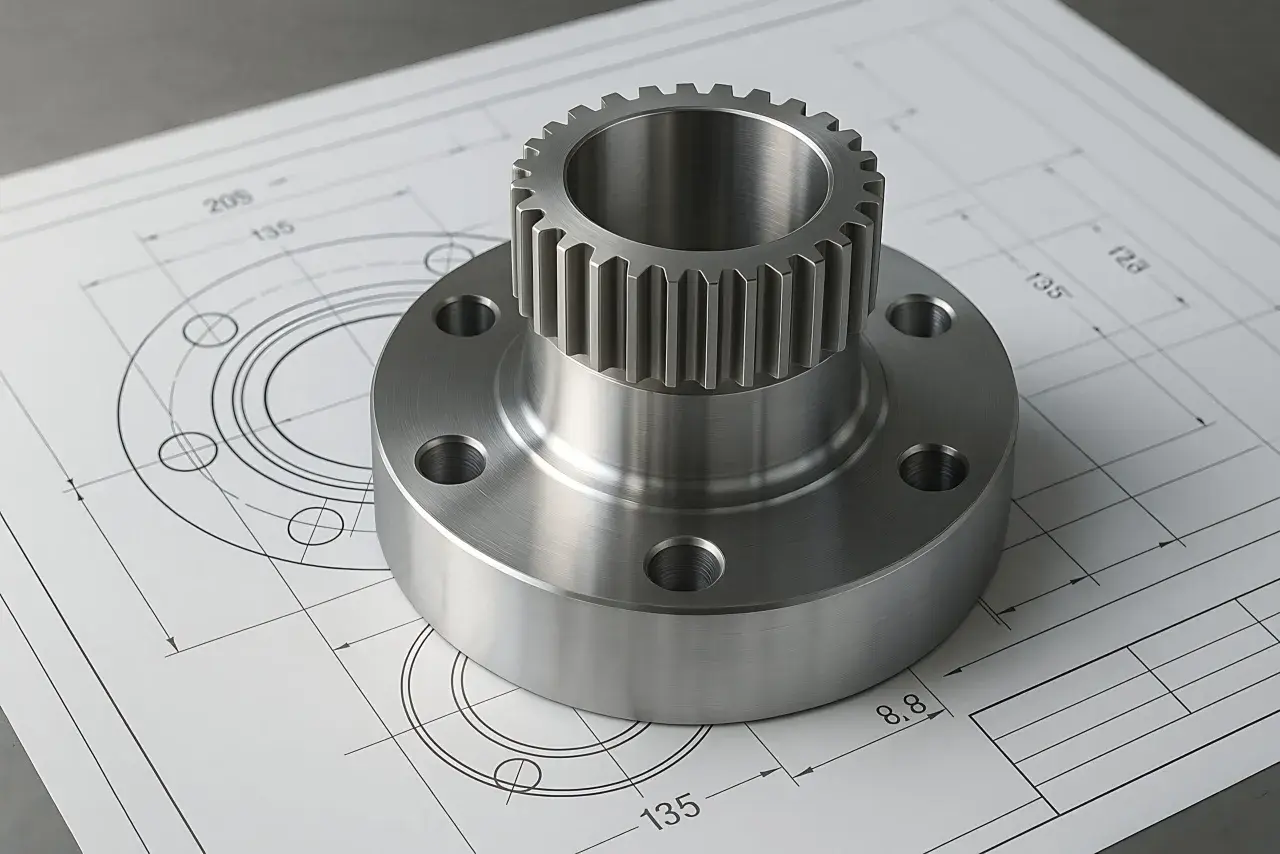

Dobre wykonanie zaczyna się jeszcze przed wysłaniem pliku do warsztatu. Potrzebny jest przynajmniej model 3D w formacie STEP lub podobnym oraz rysunek z wymiarami, tolerancjami, materiałem i wymaganiami dotyczącymi powierzchni. Sam plik CAD pokazuje kształt, ale nie zawsze mówi, które wymiary są naprawdę krytyczne.
Przygotowanie technologii
Technolog analizuje geometrię, wybiera półfabrykat i określa sposób zamocowania. W programie CAM tworzy ścieżki narzędzia, czyli zaplanowaną trasę freza lub noża. Przed uruchomieniem produkcji można przeprowadzić symulację kolizji i czasu obróbki, co zmniejsza ryzyko uszkodzenia narzędzia oraz detalu.
Ustawienie maszyny i obróbka
Operator przygotowuje narzędzia, bazę przedmiotu, uchwyty oraz parametry skrawania. Zwykle proces dzieli się na obróbkę zgrubną, która szybko usuwa większość materiału, półwykańczającą i wykańczającą, odpowiedzialną za końcowy wymiar oraz jakość powierzchni.
Przy pierwszej sztuce rozsądny wykonawca wykonuje kontrolę międzyoperacyjną. Sprawdza wtedy, czy nie powstało przesunięcie bazy, odkształcenie cienkiej ścianki albo problem z odprowadzaniem wiórów. Pierwszy detal nie zawsze powinien od razu trafić do seryjnej produkcji, nawet jeśli program przeszedł symulację komputerową.
Kontrola jakości i wykończenie
Po obróbce mierzy się wymiary za pomocą suwmiarki, mikrometru, wysokościomierza, sprawdzianów lub współrzędnościowej maszyny pomiarowej. Wymagania rzędu około ±0,05 mm są dla wielu prostych detali osiągalne bez nadzwyczajnych zabiegów, ale dokładność zależy od materiału, geometrii i konkretnej maszyny. Tolerancji poniżej ±0,01 mm nie należy wpisywać na rysunek automatycznie, bo wymaga ona odpowiedniego procesu, kontroli temperatury i często dodatkowego wykończenia.
Na życzenie wykonuje się także anodowanie aluminium, cynkowanie, oksydowanie, hartowanie, szlifowanie lub pasywację stali nierdzewnej. Trzeba uwzględnić te operacje już na etapie projektu, ponieważ powłoka może zmienić wymiar, a obróbka cieplna może wywołać odkształcenia.
Materiały, tolerancje i projektowanie detalu
Najczęściej obrabia się aluminium, stale konstrukcyjne i nierdzewne, mosiądz oraz tworzywa techniczne. Aluminium skrawa się szybko i łatwo, ale cienkie ścianki mogą się uginać. Stal daje większą wytrzymałość, za to zwykle wydłuża czas cyklu i szybciej zużywa narzędzia. POM, PA6, PTFE i PEEK są przydatne przy elementach ślizgowych, izolacyjnych oraz lekkich obudowach, lecz wymagają kontroli temperatury i odpowiedniego mocowania.
W projekcie warto unikać głębokich, wąskich kieszeni z ostrymi wewnętrznymi narożnikami. Frez ma przekrój okrągły, więc narożnik wewnętrzny zawsze będzie miał promień. Jeśli konstrukcja wymaga ostrego kąta, można dodać podcięcie, zastosować mniejsze narzędzie albo zmienić technologię, lecz każda z tych decyzji może zwiększyć koszt.
Przeczytaj również: Obróbka elektroerozyjna (EDM) - Przewodnik dla CNC
Co poprawia technologiczność
- Stosowanie standardowych średnic otworów i promieni, które pozwalają użyć dostępnych narzędzi.
- Projektowanie baz i powierzchni mocujących, które ułatwiają stabilne ustawienie części.
- Ograniczenie liczby bardzo ciasnych tolerancji do wymiarów istotnych dla działania zespołu.
- Unikanie niepotrzebnie cienkich ścianek i długich, smukłych elementów podatnych na drgania.
- Dodanie informacji o fazach, usuwaniu zadziorów, chropowatości i wykończeniu powierzchni.
Najczęstszy błąd projektowy polega na kopiowaniu tolerancji z katalogu albo starego rysunku bez sprawdzenia funkcji części. Dokładność ma sens tylko wtedy, gdy coś poprawia działanie produktu. Jeżeli wałek ma współpracować z łożyskiem, precyzyjne pasowanie jest uzasadnione. Jeśli ten sam wymiar służy wyłącznie jako powierzchnia zewnętrzna, kosztowna tolerancja może niczego nie poprawić.
Ile kosztuje wykonanie detalu CNC w Polsce
Nie istnieje jedna cena za obróbkę CNC, ponieważ wykonawca wycenia cały proces, a nie tylko czas skrawania. W kalkulacji pojawiają się programowanie, przygotowanie materiału, ustawienie maszyny, narzędzia, kontrola, wykończenie i logistyka. Dlatego pojedynczy prosty detal może kosztować więcej niż jedna sztuka z serii, mimo że fizyczna obróbka trwa krótko.
| Przykładowy detal | Orientacyjny koszt netto za sztukę | Co najbardziej wpływa na cenę |
|---|---|---|
| Adapter aluminiowy z otworami | około 30-80 zł w serii 50-100 sztuk | Liczba otworów, materiał i czas ustawienia |
| Tuleja stalowa z gwintem | około 40-120 zł w krótkiej serii | Gwint, dokładność średnicy i długość toczenia |
| Obudowa aluminiowa z kieszeniami | około 80-250 zł w serii 50-100 sztuk | Ilość usuwanego materiału i liczba zamocowań |
| Element 5-osiowy z aluminium | około 150-500 zł w zależności od geometrii | Programowanie, dostęp narzędzia i kontrola wymiarów |
| Prototyp jednostkowy | często około 200-1500 zł | Przygotowanie procesu, materiał i ryzyko poprawek |
Są to wyłącznie przedziały orientacyjne, a nie cennik każdej firmy. W praktyce większa seria obniża koszt jednostkowy, bo ustawienie i program rozkładają się na więcej części. Z drugiej strony bardzo duże nakłady mogą uzasadniać tłoczenie, odlewanie albo zakup dedykowanego oprzyrządowania, szczególnie przy prostych detalach.
Do zapytania ofertowego najlepiej dołączyć model 3D, rysunek, gatunek materiału, liczbę sztuk, termin oraz informację o kontroli i wykończeniu. Jedno zdanie „proszę wycenić detal CNC” zwykle prowadzi do dodatkowych pytań i mniej porównywalnych ofert. Jeśli cena jest zbyt wysoka, najpierw zapytałbym o zmianę tolerancji, materiału, liczby zamocowań lub geometrii, a dopiero później o rabat.
Jak wybrać wykonawcę i uniknąć kosztownych błędów
Nie zaczynałbym od samej stawki godzinowej. Tańsza godzina może oznaczać dłuższy cykl, więcej ręcznych operacji albo brak pomiarów, a wtedy oszczędność znika przy poprawkach. Lepiej sprawdzić, czy firma ma doświadczenie z danym materiałem, podobną geometrią oraz wymaganą wielkością serii.
- Poproś o potwierdzenie, jakie tolerancje i chropowatość wykonawca realnie utrzymuje.
- Ustal, czy cena obejmuje materiał, programowanie, kontrolę, gratowanie i wykończenie.
- Zapytaj o kontrolę pierwszej sztuki oraz sposób dokumentowania pomiarów.
- Sprawdź, czy wykonawca potrafi wskazać problemy technologiczne przed rozpoczęciem pracy.
- Przy serii ustal dopuszczalną zmienność materiału, termin dostaw i zasady akceptacji partii.
Do typowych problemów należą nieaktualny rysunek, brak wskazania gatunku materiału, pominięte fazy i zbyt ogólne wymagania dotyczące powierzchni. Zdarza się też, że konstruktor projektuje część pod druk 3D, a potem oczekuje jej taniego wykonania z litego bloku aluminium. Taka geometria może oznaczać dużo odpadu i wiele godzin frezowania.
Dobry partner produkcyjny nie tylko realizuje plik, ale potrafi zaproponować zmianę, która zachowuje funkcję części i upraszcza wykonanie. Dla mnie to jeden z najlepszych sygnałów jakości. Najwięcej pieniędzy oszczędza się na etapie projektu, zanim materiał zostanie zamówiony i maszyna zacznie pracę.
Jak rozsądnie przygotować pierwsze zlecenie
Na początek warto zlecić jedną sztukę testową lub niewielką partię pilotażową. Pozwala to sprawdzić dopasowanie, montaż, wygląd powierzchni i rzeczywistą funkcję detalu bez zamrażania pieniędzy w dużym zamówieniu. Po akceptacji pierwszej sztuki można ustalić stabilny proces seryjny.
Przed wysłaniem dokumentacji przechodzę przez krótką listę kontrolną. Sprawdzam jednostki, materiał, punkty bazowe, gwinty, promienie narożników, tolerancje i powierzchnie, które będą współpracować z innymi częściami. To proste czynności, ale właśnie na takich szczegółach najczęściej powstają opóźnienia.
- Przygotuj model 3D oraz czytelny rysunek wykonawczy.
- Zaznacz wymiary krytyczne i opisz ich funkcję.
- Podaj liczbę sztuk w pierwszym zamówieniu i planowany wolumen.
- Ustal, czy potrzebujesz protokołu pomiarowego lub kontroli 100% detali.
- Dodaj zdjęcie albo szkic zespołu, jeśli sposób montażu nie wynika jasno z rysunku.
Jeżeli detal ma trafić do automatyki, maszyny lub instalacji elektrycznej, nie pomijaj kwestii bezpieczeństwa. Ostre krawędzie, słabe gwinty, źle dobrane tworzywo albo brak miejsca na przewody mogą sprawić, że część będzie poprawna wymiarowo, lecz nieprzydatna w całym urządzeniu. CNC wykonuje geometrię, ale nie zastępuje oceny całego układu.
Od rysunku do powtarzalnej części bez niepotrzebnych kosztów
Najlepsze rezultaty daje połączenie poprawnej dokumentacji, technologicznego projektu i rzetelnej kontroli pierwszej sztuki. Frezowanie wybieram przy kształtach pryzmatycznych, toczenie przy elementach obrotowych, a dodatkowe osie tylko wtedy, gdy rzeczywiście skracają proces lub umożliwiają wykonanie geometrii.
Jeżeli dopiero rozwijasz pomysł, zacznij od prototypu i nie wymagaj najwyższej dokładności na każdym wymiarze. Gdy część przejdzie testy, można zoptymalizować materiał, oprzyrządowanie i wielkość serii. Takie podejście zwykle prowadzi do rozwiązania, które jest nie tylko precyzyjne, ale też opłacalne i możliwe do stabilnego powtarzania.
