Silnik może wyglądać na sprawny, a mimo to mieć osłabioną izolację, zużyte łożyska albo problem z uzwojeniem. To, jak sprawdzić silnik, zależy od jego rodzaju, dlatego poniżej skupiam się głównie na jednostkach elektrycznych stosowanych w maszynach i napędach, a na końcu krótko omawiam także silnik samochodowy.
Sprawny silnik potwierdzają pomiary, nie samo uruchomienie
- Bezpieczeństwo zaczyna się od odłączenia zasilania, sprawdzenia braku napięcia i rozładowania kondensatora.
- Rezystancja uzwojeń powinna być zbliżona między porównywanymi fazami.
- Rezystancję izolacji mierzy się megomierzem, a nie zwykłym multimetrem.
- Prąd, temperatura i drgania pokazują problemy, których nie widać podczas oględzin.
- Pomiar pod obciążeniem jest bardziej miarodajny niż krótkie uruchomienie na biegu jałowym.
Zacznij od tabliczki, obudowy i wału
Najpierw odczytuję tabliczkę znamionową. Interesuje mnie napięcie, prąd, moc, częstotliwość, prędkość obrotowa, sposób połączenia uzwojeń oraz stopień ochrony IP. Bez tych danych łatwo wykonać poprawny pomiar, ale wyciągnąć z niego błędny wniosek.
Przed rozpoczęciem pracy odłączam silnik od zasilania, zabezpieczam wyłącznik przed przypadkowym załączeniem i sprawdzam brak napięcia odpowiednim przyrządem. W silnikach jednofazowych trzeba dodatkowo rozładować kondensator. Jeżeli jednostka współpracuje z falownikiem, odłączam ją od przemiennika przed pomiarem izolacji, ponieważ napięcie testowe może uszkodzić elektronikę.
Oględziny mechaniczne
Obudowa nie powinna mieć pęknięć, śladów przegrzania ani zapachu spalonego lakieru izolacyjnego. Sprawdzam też, czy wentylator i kanały chłodzące nie są zatkane kurzem. Przegrzanie często zaczyna się od złego chłodzenia, a nie od uszkodzenia samego uzwojenia.
Wał powinien obracać się płynnie, bez zacięć, chrobotania i wyczuwalnego luzu promieniowego. Lekki opór może wynikać z uszczelnień lub hamulca, ale szorstka praca zwykle wskazuje na łożyska. Nie pomijam także sprzęgła, pasa i ustawienia współpracującej maszyny, bo niewspółosiowość potrafi zniszczyć sprawny silnik w krótkim czasie.
Multimetr pomoże ocenić uzwojenia

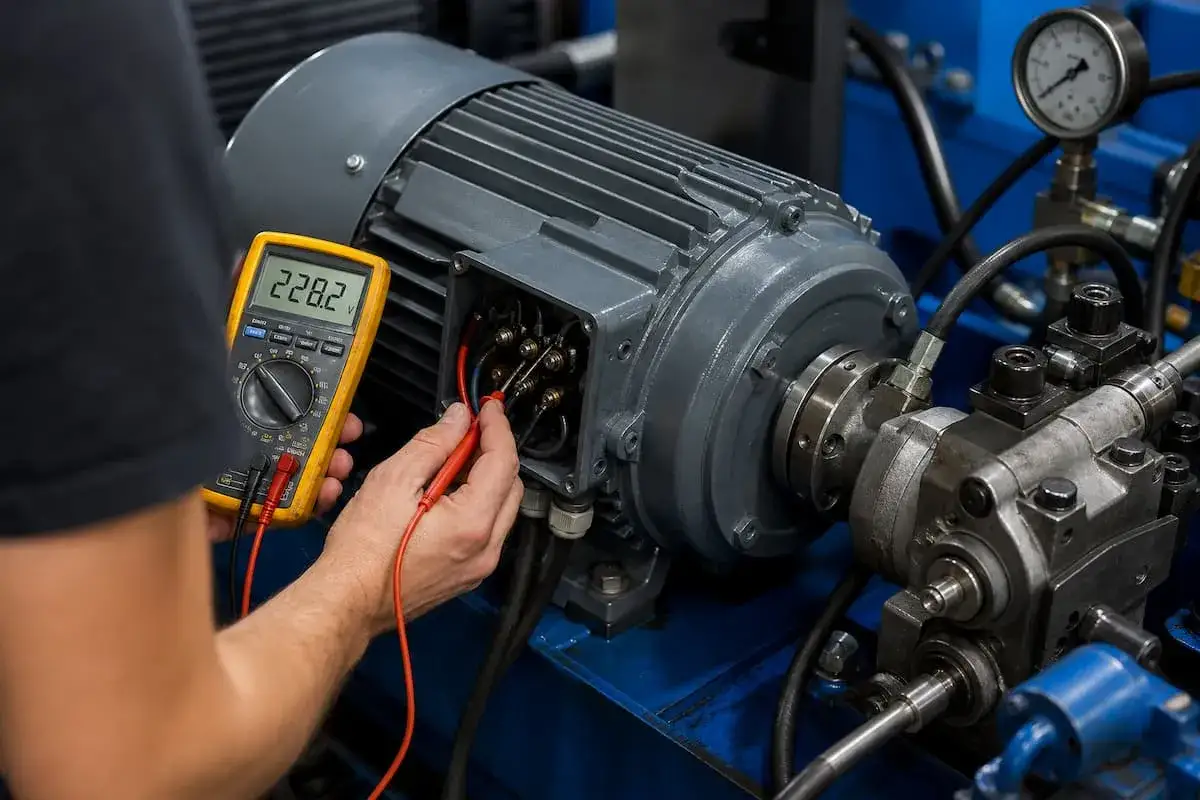

Do podstawowego pomiaru potrzebny jest multimetr ustawiony na rezystancję. Pomiar wykonuję przy odłączonych przewodach silnika, między każdą parą zacisków. W silniku trójfazowym otrzymuję trzy wartości, które powinny być do siebie bardzo zbliżone.
| Wynik pomiaru | Możliwa przyczyna | Co zrobić dalej |
|---|---|---|
| Podobne wartości między fazami | Uzwojenia prawdopodobnie nie są przerwane | Sprawdzić izolację i silnik pod obciążeniem |
| Jedna para pokazuje OL lub nieskończoność | Przerwa w uzwojeniu, przewodzie albo połączeniu | Sprawdzić zaciski i zlecić dalszą diagnostykę |
| Jedna wartość wyraźnie niższa | Możliwe zwarcie między zwojami | Wykonać test uzwojeń specjalistycznym przyrządem |
| Wszystkie wartości są bardzo małe | To może być normalne w silniku dużej mocy | Uwzględnić rezystancję przewodów i dane producenta |
Nie przyjmuję jednej uniwersalnej wartości omów dla wszystkich silników. Mały silnik może mieć kilka lub kilkadziesiąt omów, a duża jednostka przemysłowa zaledwie ułamki oma. Najważniejsze jest porównanie identycznych uzwojeń oraz odniesienie wyniku do dokumentacji.
Przy bardzo małych rezystancjach sam multimetr bywa niedokładny, bo opór przewodów pomiarowych może mieć znaczenie. W takim przypadku zwieram sondy, odczytuję opór przewodów i odejmuję go od wyniku albo używam miernika małych rezystancji.
Silnik jednofazowy i kondensator
W silniku jednofazowym sprawdzam osobno uzwojenie główne i pomocnicze. Ich rezystancje zwykle nie są takie same, więc nie porównuję ich bezpośrednio. Uszkodzony kondensator może powodować buczenie, trudny rozruch i nadmierny prąd, mimo że same uzwojenia mają poprawne wartości.
Kondensator mierzę po odłączeniu i rozładowaniu, najlepiej funkcją pomiaru pojemności. Wynik porównuję z wartością podaną na jego obudowie, uwzględniając tolerancję producenta. Nie uruchamiam silnika wielokrotnie na uszkodzonym kondensatorze, bo uzwojenie może szybko się przegrzać.
Rezystancja izolacji ujawnia niewidoczne uszkodzenia
Multimetr może pokazać poprawne uzwojenie, nawet gdy izolacja jest zawilgocona albo osłabiona. Do tego testu używam megomierza, który przykłada do uzwojenia napięcie stałe o określonej wartości. Dla wielu silników niskonapięciowych spotyka się próbę napięciem 500 V DC, ale zawsze pierwszeństwo ma instrukcja producenta.
Sprawdzam izolację między uzwojeniami a obudową oraz, jeśli konstrukcja na to pozwala, między poszczególnymi fazami. Przewody silnika muszą być odłączone od falownika, sterownika, czujników i innych elementów elektronicznych.
Przeczytaj również: Prowadnice liniowe - jak wybrać właściwy typ do maszyny?
Jak czytać wynik
W praktyce serwisowej wartość poniżej 1 MΩ dla silnika niskonapięciowego traktuję jako poważny sygnał ostrzegawczy, a nie jako automatyczne potwierdzenie sprawności po przekroczeniu tej granicy. Wynik zależy od temperatury, wilgotności, czystości uzwojeń i konstrukcji maszyny.
Dużo mówi porównanie z wcześniejszymi pomiarami. Jeżeli izolacja spadła z kilkuset megaomów do kilku megaomów, silnik może jeszcze pracować, ale jego stan wyraźnie się pogorszył. Trend pomiarów bywa cenniejszy niż pojedynczy odczyt.
Przy większych maszynach stosuje się także wskaźnik polaryzacji PI. To stosunek rezystancji zmierzonej po 10 minutach do wyniku po 1 minucie. Wartość około 2 lub wyższa jest często uznawana za korzystną, ale dla małych silników i niektórych izolacji wskaźnik może być mniej miarodajny.
Niska rezystancja izolacji nie zawsze oznacza konieczność przezwojenia. Przyczyną może być wilgoć, olej, pył przewodzący albo zabrudzenie skrzynki zaciskowej. Po oczyszczeniu i wysuszeniu wykonuję pomiar ponownie. Jeśli wynik nadal jest niski, silnik powinien trafić do zakładu, który ma możliwość wykonania próby uzwojeń i oceny stanu izolacji.
Uruchomienie pod obciążeniem pokazuje prawdziwy stan
Samo zakręcenie wałem bez obciążenia nie wystarcza. Silnik może pracować cicho na biegu jałowym, a po podłączeniu pompy, wentylatora lub przekładni pobierać zbyt duży prąd. Dlatego uruchamiam go w warunkach zbliżonych do normalnej pracy i obserwuję kilka parametrów jednocześnie.
- Prąd każdej fazy mierzę cęgami prądowymi i porównuję z tabliczką znamionową.
- Napięcie zasilania sprawdzam między fazami oraz, w razie potrzeby, pod obciążeniem.
- Temperaturę obudowy porównuję w czasie pracy i między podobnymi silnikami.
- Drgania i hałas oceniam przy rozruchu oraz po ustabilizowaniu obrotów.
- Kierunek obrotów sprawdzam przed połączeniem z pompą, sprężarką lub przekładnią.
Nierówny prąd może wynikać z problemu z zasilaniem, luźnego zacisku, zaniku fazy albo uszkodzenia uzwojenia. Gdy różnica między fazami sięga kilku procent, szukam przyczyny. Około 10% nierównowagi prądu to już poziom, którego nie należy ignorować, bo prowadzi do dodatkowego nagrzewania.
| Objaw | Najczęstsze źródło problemu |
|---|---|
| Buczenie i trudny rozruch | Brak fazy, uszkodzony kondensator, zablokowany wał lub problem z uzwojeniem |
| Wysoka temperatura przy normalnym napięciu | Przeciążenie, złe chłodzenie, niewspółosiowość albo zwarcie między zwojami |
| Chrobotanie i drgania | Zużyte łożyska, niewyważenie, luźne mocowanie lub krzywe sprzęgło |
| Wyzwalanie zabezpieczenia | Zwarcie, zbyt duży prąd rozruchowy, zablokowana maszyna lub zła konfiguracja falownika |
| Spadek prędkości pod obciążeniem | Przeciążenie, brak fazy, niskie napięcie albo problem z regulacją napędu |
Temperaturę najlepiej mierzyć w kilku punktach i o podobnym czasie od uruchomienia. Sama wysoka wartość nie zawsze przesądza o awarii, bo znaczenie ma temperatura otoczenia i klasa izolacji. Bardziej niepokoi mnie szybki wzrost temperatury albo wyraźna różnica względem podobnych jednostek.
Drgania często pojawiają się wcześniej niż przegrzanie. W praktyce nie wymieniam od razu łożysk tylko dlatego, że silnik hałasuje. Najpierw sprawdzam wyważenie, osiowość, napięcie pasów i mocowanie, bo nowy element szybko zużyje się ponownie, jeśli przyczyna pozostanie.
Jeżeli chodzi o silnik samochodowy, zacznij od zimnego rozruchu
W przypadku jednostki spalinowej procedura wygląda inaczej, choć zasada pozostaje podobna: potrzebne są oględziny, pomiary i test pod obciążeniem. Przed zakupem auta proszę, aby silnik był zimny. Rozgrzanie go przed spotkaniem może zamaskować problemy z rozruchem, dymieniem albo hałasem.
Silnik powinien odpalić bez długiego kręcenia i po chwili pracować równo. Sprawdzam wycieki, zapach oleju, poziom płynów oraz kolor spalin. Olej pachnący paliwem albo ślady oleju w płynie chłodniczym wymagają dokładniejszej kontroli.
Diagnostyka OBD pokazuje kody błędów i parametry pracy, ale nie zastępuje pomiaru kompresji. Jeżeli cylindry mają wyraźnie różne wyniki, potrzebny jest test szczelności, który pomaga rozróżnić problem pierścieni, zaworów i uszczelki głowicy. Konkretne wartości kompresji zależą od konstrukcji silnika, dlatego ważniejsza od jednej liczby bywa różnica między cylindrami oraz dane producenta.
Podczas jazdy próbnej obserwuję reakcję na gaz, dymienie przy przyspieszaniu, falowanie obrotów i metaliczne odgłosy. Brak kontrolki awarii nie jest dowodem pełnej sprawności. Układ sterowania może nie zarejestrować zużycia mechanicznego, które ujawni dopiero pomiar ciśnienia oleju, kompresji albo próba pod obciążeniem.
Nie każdy wynik da się ocenić bez dokumentacji
Najczęstszy błąd polega na szukaniu jednej magicznej wartości, która odpowie, czy silnik jest dobry. W rzeczywistości diagnozę buduję z kilku elementów: oględzin, rezystancji uzwojeń, izolacji, prądu, temperatury, drgań i warunków pracy.
Każdy pomiar zapisuję razem z temperaturą, wilgotnością, napięciem i obciążeniem. Dzięki temu po miesiącu można sprawdzić, czy stan się pogarsza. Historia pomiarów zamienia przypadkową kontrolę w konserwację predykcyjną.
Doświadczony użytkownik może sam wykonać oględziny i pomiar multimetrem. Pomiar megomierzem, praca przy napięciu 230 lub 400 V oraz testy z otwartą szafą sterowniczą wymagają odpowiednich kwalifikacji i procedur bezpieczeństwa. Jeżeli silnik ma dużą moc, pracuje w strefie zagrożonej wybuchem albo współpracuje z falownikiem, nie ryzykowałbym diagnostyki metodą prób i błędów.
Najlepsza kontrola łączy prosty pomiar z obserwacją pracy
Najpierw sprawdzam stan mechaniczny i dane z tabliczki, później porównuję rezystancję uzwojeń, wykonuję próbę izolacji, a na końcu obserwuję silnik pod rzeczywistym obciążeniem. Taka kolejność pozwala szybko odrzucić proste przyczyny, ale nie daje fałszywego poczucia pewności.
Jeśli wynik jest niejednoznaczny, nie uruchamiam silnika wielokrotnie tylko po to, aby zobaczyć, kiedy zadziała zabezpieczenie. Zapisuję objawy i przekazuję jednostkę do pomiaru specjalistycznego. W diagnostyce napędów kilkanaście minut rzetelnych pomiarów często oszczędza kosztownej awarii całej maszyny.
