Wybór łożyska wpływa na trwałość wału, poziom hałasu, opory ruchu i częstotliwość napraw. W tym artykule porządkuję rodzaje łożysk stosowanych w maszynach, wyjaśniam różnice między konstrukcjami tocznymi i ślizgowymi oraz pokazuję, jak dobrać rozwiązanie do obciążenia, prędkości i warunków pracy.
Najważniejsze informacje o łożyskach w maszynach
- Łożyska toczne wykorzystują kulki lub wałeczki, dlatego zwykle mają małe opory ruchu.
- Łożyska ślizgowe dobrze znoszą uderzenia, zabrudzenia i duże obciążenia przy niewielkiej prędkości.
- Kulkowe sprawdzają się przy wysokich obrotach, a wałeczkowe przenoszą większe obciążenia.
- Obciążenie promieniowe, osiowe lub złożone decyduje o wyborze konkretnej konstrukcji.
- Smarowanie, uszczelnienie i prawidłowy montaż często mają większy wpływ na trwałość niż sama marka łożyska.

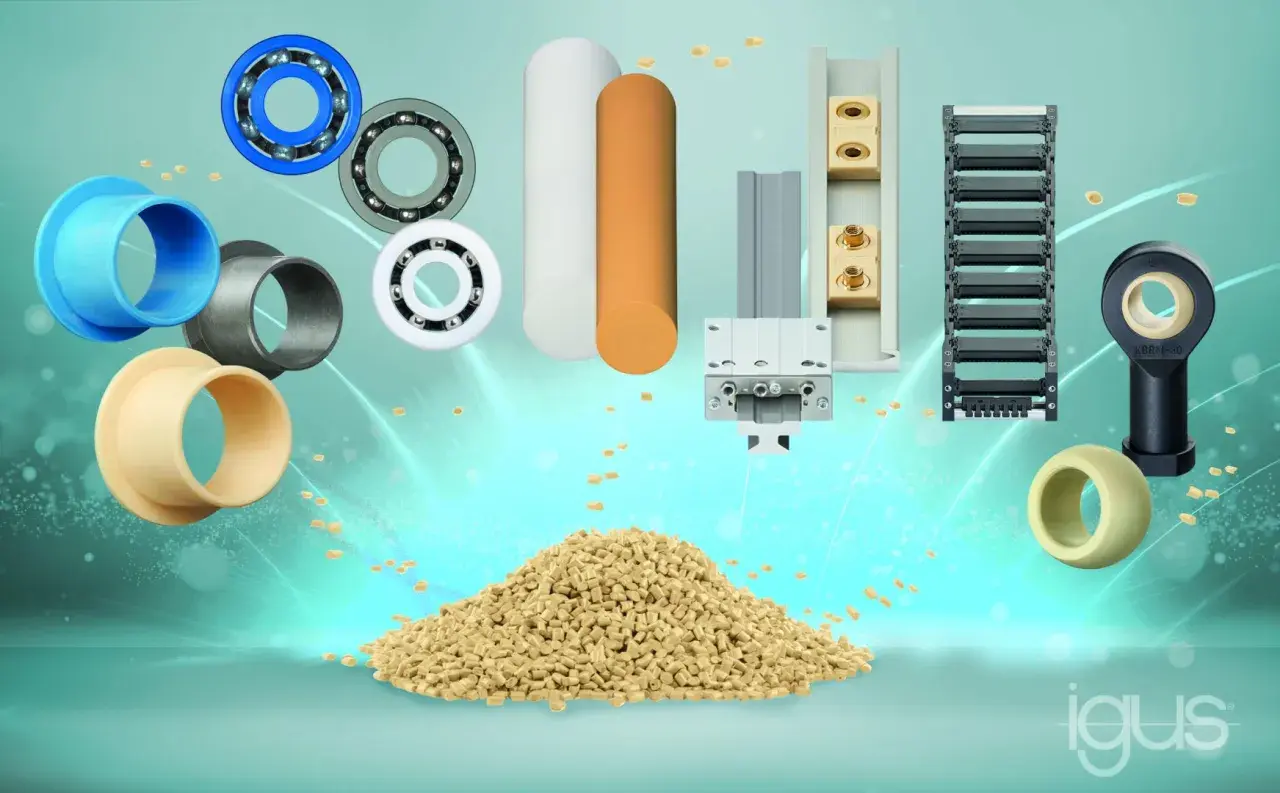

Dwa podstawowe sposoby podziału łożysk
Najprostszy podział obejmuje łożyska toczne i ślizgowe. W pierwszych między pierścieniami znajdują się elementy toczne, czyli kulki albo wałeczki. W drugiej grupie wał współpracuje bezpośrednio z powierzchnią panewki lub tulei, a tarcie ogranicza odpowiedni materiał, smar albo warstwa oleju.
Nie traktuję tego podziału jako czysto podręcznikowego. To właśnie on często rozstrzyga, czy mechanizm będzie pracował cicho i szybko, czy raczej wytrzyma duże uderzenia oraz trudne środowisko. Do wentylatora, silnika elektrycznego lub przekładni najczęściej wybiera się łożysko toczne, natomiast do zawiasu przemysłowego, siłownika czy wolnoobrotowego przegubu może lepiej pasować tuleja ślizgowa.
| Cecha | Łożyska toczne | Łożyska ślizgowe |
|---|---|---|
| Element przenoszący obciążenie | Kulki lub wałeczki | Powierzchnia panewki i czop wału |
| Opory ruchu | Zwykle niewielkie | Zależne od materiału, smaru i prędkości |
| Odporność na uderzenia | Umiarkowana, zależna od typu | Często bardzo dobra |
| Wymagania montażowe | Dokładne pasowanie i ustawienie | Właściwy luz oraz jakość powierzchni wału |
| Typowe zastosowania | Silniki, pompy, przekładnie, koła | Przeguby, zawiasy, maszyny wolnoobrotowe |
Łożyska toczne
W łożysku tocznym kulki lub wałeczki poruszają się po bieżniach pierścieni. Kontakt jest mniejszy niż w łożysku ślizgowym, więc konstrukcja może pracować przy dużej prędkości obrotowej i z niewielkimi stratami energii. Trzeba jednak pilnować czystości, smarowania i ochrony przed przeciążeniem.
Elementy toczne są utrzymywane przez koszyk, który zapobiega ich wzajemnemu kontaktowi i utrzymuje właściwe odstępy. W zależności od konstrukcji łożysko może przenosić obciążenie promieniowe, osiowe albo oba rodzaje sił jednocześnie.
Łożyska ślizgowe
Łożysko ślizgowe najczęściej ma postać tulei, panewki albo elementu przegubowego. Nie znajdziemy w nim kulek ani wałeczków. Ruch odbywa się po powierzchni współpracujących elementów, dlatego ogromne znaczenie mają luz roboczy, materiał panewki i sposób smarowania.
Taka konstrukcja dobrze radzi sobie z drganiami i obciążeniami uderzeniowymi. Nie oznacza to jednak, że każda tuleja może pracować „na sucho”. Niektóre tworzywa są samosmarne, ale inne wymagają smaru lub oleju, a ich dopuszczalne obciążenie zależy od temperatury i prędkości.
Najważniejsze odmiany łożysk tocznych
W grupie łożysk tocznych podstawowe znaczenie ma kształt elementu tocznego. Kulki zapewniają małe opory i dobre zachowanie przy wysokich obrotach. Wałeczki mają większą powierzchnię styku z bieżnią, dzięki czemu zwykle przenoszą większe obciążenia, ale mogą pracować wolniej.
Łożyska kulkowe zwykłe
To najbardziej uniwersalna konstrukcja. Łożysko kulkowe zwykłe przenosi głównie siły promieniowe, ale w ograniczonym zakresie także osiowe w obu kierunkach. Stosuje się je między innymi w silnikach elektrycznych, wentylatorach, pompach, elektronarzędziach i rolkach.
Ich mocną stroną jest prostota, dostępność i mały opór toczenia. Słabszą pozostaje niższa nośność niż w porównywalnym gabarytowo łożysku wałeczkowym. Popularne oznaczenie 6205 ma otwór o średnicy 25 mm, ale sam symbol nie wystarcza do oceny przydatności. Trzeba sprawdzić także luz, uszczelnienie, klasę dokładności i prędkość graniczną.
Łożyska kulkowe skośne
W tym wariancie linia działania siły jest ustawiona pod kątem do osi łożyska. Dzięki temu łożysko może przenosić jednocześnie obciążenie promieniowe i osiowe. Często montuje się je parami, szczególnie w wrzecionach, pompach, przekładniach i układach wymagających sztywnego prowadzenia wału.
Łożyska skośne są bardziej wrażliwe na sposób montażu niż zwykłe kulkowe. Ich możliwości zależą od kąta działania, układu pary oraz napięcia wstępnego. Zbyt duży docisk zwiększa temperaturę, a zbyt mały może powodować luz i drgania.
Łożyska wahliwe i samonastawne
Łożysko wahliwe toleruje niewielkie odchylenie wału względem obudowy. Przydaje się tam, gdzie konstrukcja może się uginać albo współosiowość otworów nie jest idealna. Nie jest to jednak sposób na naprawienie krzywego wału czy źle wykonanej obudowy.
W praktyce często spotyka się je w maszynach rolniczych, przenośnikach, wentylatorach i układach z długim wałem. Ich zaletą jest odporność na niewielkie błędy ustawienia, ale nadal potrzebują prawidłowego mocowania i ochrony przed zanieczyszczeniami.
Łożyska wałeczkowe
Wałeczki zapewniają liniowy kontakt z bieżnią, dlatego konstrukcja może przenosić większe obciążenia niż łożysko kulkowe o podobnych wymiarach. Ceną za wyższą nośność są większe opory oraz zwykle niższa dopuszczalna prędkość obrotowa.
Do tej grupy należą między innymi odmiany walcowe, stożkowe, baryłkowe i igiełkowe. Każda odpowiada na inny problem konstrukcyjny, dlatego określenie „łożysko wałeczkowe” jest dopiero początkiem doboru.
Łożyska walcowe
Łożyska walcowe dobrze znoszą wysokie obciążenia promieniowe i często stosuje się je w przekładniach, silnikach dużej mocy oraz maszynach przemysłowych. W zależności od wykonania mogą również pozwalać na osiowe przesuwanie jednego z pierścieni.
Ich ograniczeniem jest mniejsza tolerancja na niewspółosiowość. Jeśli wał i obudowa nie są odpowiednio ustawione, naprężenia na krawędziach wałeczków szybko pogarszają warunki pracy.
Łożyska stożkowe
Wałeczki mają kształt stożków, a ich bieżnie są ustawione pod kątem. Taka geometria pozwala przenosić duże siły promieniowe i osiowe, dlatego łożyska stożkowe spotyka się w piastach kół, przekładniach i maszynach narażonych na znaczne obciążenia złożone.
Zwykle pracują w parach. Po montażu trzeba ustawić właściwy luz lub napięcie wstępne. Zbyt luźne ustawienie powoduje bicie i zużycie, a zbyt ciasne prowadzi do przegrzewania.Łożyska baryłkowe
Łożyska baryłkowe wykorzystują sferyczne wałeczki i mogą przenosić bardzo duże obciążenia promieniowe. Dobrze sprawdzają się w przenośnikach, kruszarkach, wentylatorach przemysłowych i urządzeniach, w których występują ugięcia wału.
Warianty dwurzędowe są szczególnie odporne na niewspółosiowość, ale ich gabaryty i cena są większe niż w przypadku prostego łożyska kulkowego. W maszynie o niewielkim obciążeniu taka rezerwa może być po prostu niepotrzebnym kosztem.
Łożyska igiełkowe
Wałeczki igiełkowe są długie i bardzo cienkie. Dzięki temu łożysko ma małą wysokość przekroju, a jednocześnie może przenosić spore obciążenia promieniowe. To dobry wybór, gdy brakuje miejsca w kierunku promieniowym.
Trzeba jednak zapewnić odpowiednią bieżnię. W niektórych rozwiązaniach rolę bieżni pełni bezpośrednio utwardzona powierzchnia wału. Niedokładność, zbyt mała twardość lub niewłaściwe smarowanie szybko skracają trwałość takiego łożyska.
Łożyska wzdłużne
Łożyska wzdłużne, nazywane też oporowymi, są przeznaczone przede wszystkim do przenoszenia sił działających wzdłuż osi wału. Występują jako kulkowe lub wałeczkowe. Nie należy zastępować nimi łożyska promieniowego bez sprawdzenia kierunku obciążenia.
W maszynach mogą pracować na przykład w podnośnikach, śrubach napędowych, stołach obrotowych i przekładniach. Jeżeli siła zmienia kierunek, trzeba sprawdzić, czy wybrany wariant przenosi obciążenie w jednym kierunku, czy w obu.
Jak dopasować łożysko do obciążenia i warunków pracy
Najczęstszy błąd polega na kupieniu łożyska wyłącznie na podstawie średnicy wału. Wymiar jest ważny, ale nie odpowiada na pytanie, czy element wytrzyma obciążenie, temperaturę i prędkość. Ja zaczynam dobór od warunków pracy, a dopiero później sprawdzam oznaczenie katalogowe.
| Warunek pracy | Najczęściej rozważane rozwiązanie | Na co uważać |
|---|---|---|
| Wysokie obroty i małe lub średnie obciążenie | Łożysko kulkowe zwykłe | Temperatura, smar i prędkość graniczna |
| Duże obciążenie promieniowe | Łożysko walcowe lub baryłkowe | Współosiowość i sztywność wału |
| Siły promieniowe i osiowe | Łożysko stożkowe lub kulkowe skośne | Ustawienie luzu albo napięcia wstępnego |
| Duże ugięcia wału | Łożysko wahliwe lub baryłkowe | Zakres dopuszczalnego wychylenia |
| Mało miejsca promieniowego | Łożysko igiełkowe | Jakość i twardość bieżni |
| Uderzenia, mała prędkość, trudne środowisko | Łożysko ślizgowe | Materiał panewki, luz i smarowanie |
Obciążenie promieniowe i osiowe
Obciążenie promieniowe działa prostopadle do osi wału, a osiowe wzdłuż niej. W realnej maszynie siły często występują jednocześnie, dlatego patrzenie tylko na jeden kierunek może prowadzić do złego wyboru.
Przykładowo wał wentylatora otrzymuje głównie obciążenie promieniowe, natomiast piasta koła może być obciążana także osiowo podczas pokonywania zakrętu. W tym drugim przypadku zwykłe łożysko kulkowe może nie zapewnić wystarczającej sztywności lub trwałości.
Prędkość, temperatura i smar
Łożysko przeznaczone do wysokich obrotów powinno mieć odpowiedni typ koszyka, smaru i uszczelnienia. Łożysko o większej nośności nie zawsze będzie lepsze, ponieważ większy kontakt wałeczków z bieżnią może zwiększyć temperaturę.
Przy temperaturze podwyższonej trzeba sprawdzić zarówno materiał łożyska, jak i zakres pracy smaru. Zwykły smar montowany w łożysku zamkniętym nie jest uniwersalny. W silniku elektrycznym, pompie i maszynie pracującej na zewnątrz mogą być potrzebne zupełnie różne rozwiązania.
Uszczelnienie i ochrona przed zabrudzeniem
Łożysko otwarte ma mniejsze opory, ale wymaga ochrony zapewnionej przez konstrukcję maszyny i regularne smarowanie. Warianty z gumowymi uszczelnieniami, często oznaczane jako 2RS, lepiej chronią przed wilgocią i pyłem. Osłony metalowe, spotykane między innymi jako 2Z lub ZZ, ograniczają dostęp zanieczyszczeń przy mniejszych oporach niż uszczelnienia kontaktowe.
Oznaczenia mogą różnić się między producentami, dlatego zawsze sprawdzam legendę konkretnego katalogu. Sam napis „łożysko kryte” nie mówi jeszcze, czy element jest przeznaczony do pracy w wodzie, w pyle metalowym albo w wysokiej temperaturze.
Łożyska ślizgowe nie są tylko prostszą wersją tocznych
W wielu zastosowaniach tuleja ślizgowa wygrywa prostotą. Nie ma koszyka, kulek ani wałeczków, które mogłyby ulec uszkodzeniu wskutek uderzenia. To dobry wybór do wolno poruszających się przegubów, zawiasów, prowadnic i mechanizmów o dużej sile nacisku.
Występują panewki metalowe, kompozytowe, polimerowe oraz elementy wymagające smarowania olejem lub smarem stałym. Materiał nie jest dodatkiem, lecz częścią obliczeń, ponieważ wpływa na dopuszczalne obciążenie, temperaturę, odporność chemiczną i zużycie.
Kiedy tuleja ma przewagę
- gdy występują częste uderzenia i drgania,
- gdy prędkość ruchu jest niewielka,
- gdy liczy się mały gabaryt promieniowy,
- gdy konstrukcja pracuje w trudnych warunkach i nie wymaga bardzo małych oporów,
- gdy ważna jest niska cena i łatwa wymiana elementu.
W maszynach budowlanych, prasach czy dużych zawiasach łożysko ślizgowe często lepiej znosi obciążenia udarowe niż element z kulkami. Trzeba jednak zapewnić odpowiedni luz. Zbyt ciasna tuleja może zatrzeć się po rozszerzeniu wału pod wpływem temperatury.
Kiedy lepiej wybrać łożysko toczne
Łożysko toczne będzie rozsądniejszym wyborem, gdy potrzebna jest duża prędkość, płynny obrót i mały moment rozruchowy. Dotyczy to między innymi silników, rolek, wrzecion, pomp oraz wielu napędów automatyki.
Nie warto jednak montować go tylko dlatego, że jest bardziej zaawansowane. W zapylonym, wolnoobrotowym przegubie może zużywać się szybciej niż prosta tuleja, szczególnie gdy uszczelnienie nie pasuje do środowiska pracy.
Oznaczenia, montaż i błędy skracające trwałość
Po wybraniu typu trzeba dopasować wymiary, luz wewnętrzny, dokładność wykonania i sposób mocowania. W dokumentacji można spotkać parametry C, czyli nośność dynamiczną, oraz C0, czyli nośność statyczną. Pierwszy parametr wiąże się z trwałością przy ruchu, drugi z ryzykiem trwałego odkształcenia przy obciążeniu nieruchomym lub bardzo wolnym.
Oznaczenie C3 zwykle informuje o powiększonym luzie wewnętrznym. Taki wariant może być potrzebny w silniku, gdzie pierścienie i wał nagrzewają się w różnym stopniu, ale w zwykłym mechanizmie nie zawsze będzie dobrym zamiennikiem wersji standardowej.
Najczęstsze błędy
- dobór wyłącznie po średnicy wału, bez sprawdzenia obciążenia i prędkości,
- wbijanie łożyska przez niewłaściwy pierścień, co przenosi siłę przez elementy toczne,
- używanie młotka bez odpowiedniej tulei montażowej,
- mieszanie smarów o niezgodnym składzie,
- przegrzewanie łożyska podczas montażu,
- montaż na zabrudzonym wale lub w zanieczyszczonej obudowie,
- zastępowanie wariantu uszczelnionego wersją otwartą bez zmiany ochrony maszyny.
Najbardziej zdradliwy jest błąd montażowy, ponieważ nowe łożysko może początkowo pracować poprawnie. Później pojawia się szum, wzrost temperatury albo luz, a winą niesłusznie obarcza się producenta. W praktyce czystość i właściwa siła wcisku mają ogromne znaczenie.
Przeczytaj również: Napęd pasowy - Jak działa, dobór i unikanie usterek?
Jak rozpoznać zużycie
Hałas, chropowaty obrót, nadmierna temperatura i wyczuwalny luz to sygnały ostrzegawcze. W maszynach automatyki pomocna bywa analiza drgań, ale w warsztacie często wystarczy porównać pracę elementu z nowym łożyskiem i sprawdzić, czy nie ma śladów wżerów na bieżniach.
Nie należy smarować w ciemno każdego głośnego łożyska. Jeżeli element jest uszczelniony i uszkodzony, dodatkowy smar nie cofnie zużycia. Przyczyną może być też niewspółosiowość, przeciążenie, korozja, prąd przepływający przez łożysko albo nieprawidłowe napięcie paska.
Prosty schemat doboru do konkretnej maszyny
Dobór można przeprowadzić w kilku logicznych krokach. Taki schemat sprawdza się zarówno przy naprawie urządzenia, jak i przy projektowaniu nowego mechanizmu.
- Określ ruch - sprawdź, czy wał obraca się, wykonuje ruch wahliwy, czy element przesuwa się liniowo.
- Ustal kierunek sił - rozdziel obciążenie promieniowe, osiowe i złożone.
- Sprawdź prędkość oraz temperaturę - uwzględnij również rozruchy, postoje i zmiany obciążenia.
- Oceń środowisko - zwróć uwagę na pył, wodę, wilgoć, środki chemiczne i drgania.
- Wybierz konstrukcję - kulkową, wałeczkową, ślizgową albo specjalną, na przykład igiełkową lub stożkową.
- Dopasuj wykonanie - sprawdź uszczelnienie, luz, koszyk, klasę dokładności i sposób smarowania.
- Zweryfikuj montaż - upewnij się, że wał, obudowa i elementy ustalające spełniają wymagania producenta.
Jeżeli parametry są na granicy możliwości, nie wybieram większego łożyska „na wszelki wypadek”. Większy rozmiar może zwiększyć opory, masę i koszt, a nie rozwiązać problemu niewspółosiowości. Lepiej sprawdzić obliczenia trwałości, sztywność wału i sposób przenoszenia sił.
W typowej naprawie silnika elektrycznego najczęściej wystarczy poprawnie dobrane łożysko kulkowe z właściwym uszczelnieniem i luzem. W przekładni z dużą siłą osiową potrzebne może być łożysko stożkowe lub skośne, a w przegubie maszyny pracującej udarowo bardziej sensowna okaże się panewka.
Co naprawdę decyduje o trwałości łożyska
Najlepsze łożysko nie nadrobi źle ustawionego wału, niewłaściwego smaru ani zabrudzonej obudowy. Przy wyborze patrzę więc nie tylko na nośność, lecz także na warunki montażu, ochronę przed zanieczyszczeniami i sposób serwisowania.
Łożysko kulkowe jest dobrym rozwiązaniem dla szybkich i umiarkowanie obciążonych napędów, wałeczkowe sprawdzi się przy większych siłach, a ślizgowe często wygrywa w wolnym ruchu, przy uderzeniach i ograniczonej przestrzeni. Najrozsądniejsza decyzja wynika z dopasowania typu do rzeczywistych warunków pracy, nie z samego rozmiaru ani ceny elementu.
