W maszynie najwięcej problemów zaczyna się często od elementu, którego prawie nie widać. Łożyska poprzeczne prowadzą wał i przejmują przede wszystkim siły działające prostopadle do jego osi, dlatego ich dobór wpływa na hałas, temperaturę, trwałość oraz bezpieczeństwo całego napędu. Wyjaśniam, jakie są ich odmiany, kiedy wybrać kulki, wałeczki lub igiełki oraz jak uniknąć błędów przy montażu i eksploatacji.
Najważniejsze decyzje przy doborze łożysk do obciążeń promieniowych
- Obciążenie promieniowe działa prostopadle do osi wału i jest podstawowym parametrem doboru.
- Łożysko kulkowe zwykłe sprawdza się w większości lekkich i średnio obciążonych napędów.
- Łożyska wałeczkowe przenoszą większe siły promieniowe, ale zwykle wymagają dokładniejszego montażu.
- Prędkość, temperatura i smarowanie mogą ograniczyć wybór bardziej niż sama nośność.
- Pasowanie i współosiowość mają bezpośredni wpływ na żywotność oraz poziom drgań.
Jak działa łożysko przenoszące obciążenie poprzeczne
Siła promieniowa działa prostopadle do osi wału. Może pochodzić na przykład od ciężaru wirnika, napięcia pasa, zazębienia kół przekładni albo nacisku rolki. Zadaniem łożyska jest utrzymanie wału w odpowiednim położeniu i ograniczenie tarcia podczas obrotu.
W typowym łożysku tocznym pierścienie tworzą bieżnie, a pomiędzy nimi poruszają się kulki lub wałeczki. Koszyk utrzymuje elementy toczne w równych odstępach. Dzięki temu ruch odbywa się z niewielkimi stratami, ale tylko wtedy, gdy obciążenie, luz i smarowanie odpowiadają warunkom pracy.
Określenie „poprzeczne” nie oznacza, że taki element przenosi wyłącznie siły promieniowe. Zwykłe łożysko kulkowe może przyjąć także umiarkowane obciążenie osiowe w obu kierunkach, natomiast łożyska skośne, stożkowe i niektóre walcowe mają w tym zakresie inne możliwości.
To rozróżnienie jest ważne w napędach. Koło pasowe zwykle generuje przede wszystkim obciążenie promieniowe, ale przekładnia śrubowa lub koło zębate o uzębieniu skośnym dodaje również składową osiową. W takiej sytuacji wybór wyłącznie na podstawie średnicy wału może szybko doprowadzić do przegrzewania albo przedwczesnego zużycia.
Rodzaje łożysk do maszyn i napędów
Nie ma jednego najlepszego wariantu do wszystkich zastosowań. Ja zaczynam dobór od odpowiedzi na trzy pytania: jak duża jest siła, jak szybko obraca się wał i czy występuje obciążenie osiowe. Dopiero później analizuję uszczelnienie, luz wewnętrzny oraz sposób smarowania.
| Typ | Najlepsze zastosowanie | Mocna strona | Ograniczenie |
|---|---|---|---|
| Kulkowe zwykłe | Silniki, wentylatory, pompy, małe przekładnie | Niskie tarcie i wysoka prędkość obrotowa | Mniejsza nośność przy dużych siłach |
| Walcowe | Przekładnie, przenośniki, cięższe wały | Duża nośność promieniowa | Wrażliwość na przekoszenie i błędy ustawienia |
| Igiełkowe | Konstrukcje o małej przestrzeni promieniowej | Duża nośność przy niewielkiej średnicy | Wymagają odpowiedniej bieżni i dobrego smarowania |
| Stożkowe | Piasty, osie, przekładnie, zespoły z siłą osiową | Przenoszą obciążenia promieniowe i osiowe | Wymagają regulacji luzu lub napięcia |
| Baryłkowe | Ciężkie maszyny, przenośniki, wały z ugięciem | Dobra tolerancja niewspółosiowości | Większe gabaryty i zwykle niższa prędkość |
Kulkowe zwykłe do uniwersalnych napędów

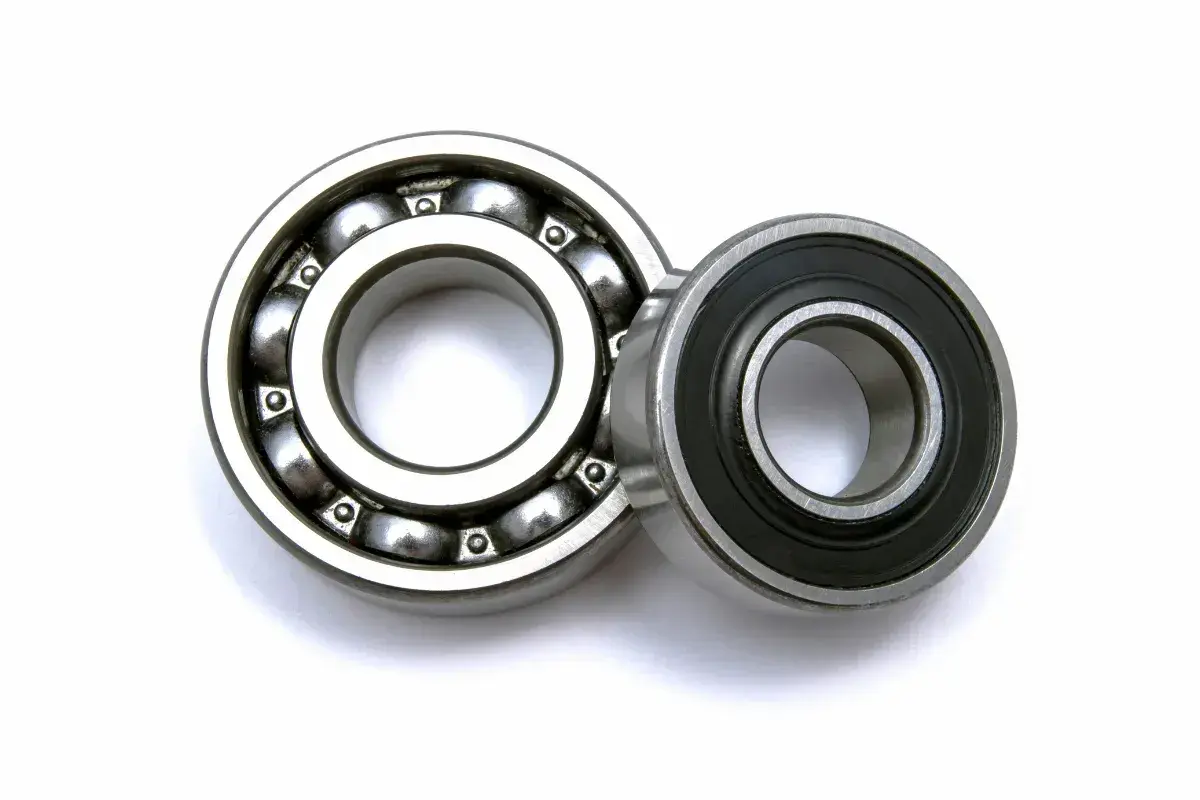

Jednorzędowe łożysko kulkowe jest najczęściej spotykanym rozwiązaniem. Dobrze znosi lekkie i średnie obciążenia promieniowe, ma mały moment tarcia i może pracować przy wysokiej prędkości. W silniku elektrycznym, wentylatorze czy rolce prowadzącej często będzie rozsądnym wyborem bez komplikowania konstrukcji.
Odmiana z blaszkami ochronnymi ogranicza przedostawanie się większych zanieczyszczeń, a wersja z uszczelnieniami gumowymi lepiej chroni smar przed pyłem i wilgocią. Trzeba jednak pamiętać, że uszczelnienie zwiększa opory oraz może obniżyć dopuszczalną prędkość.
Walcowe i igiełkowe przy dużych siłach
Wałeczki mają większą powierzchnię styku niż kulki, dlatego łożyska walcowe osiągają wyższą nośność promieniową przy podobnych wymiarach. Stosuje się je w przekładniach, maszynach produkcyjnych i układach, w których obciążenie jest duże oraz działa przez długi czas.
Łożyska igiełkowe są szczególnie przydatne, gdy brakuje miejsca na większą średnicę zewnętrzną. Ich cienkie wałeczki pozwalają zbudować kompaktowy węzeł, ale bieżnia musi mieć odpowiednią twardość i gładkość. W niektórych rozwiązaniach bieżnią jest bezpośrednio powierzchnia wału, więc jej stan decyduje o trwałości całego zespołu.
Stożkowe, baryłkowe i wahliwe
Łożysko stożkowe warto rozważyć wtedy, gdy oprócz siły promieniowej pojawia się wyraźne obciążenie osiowe. Pojedynczy rząd przenosi siłę osiową głównie w jednym kierunku, dlatego w wielu piastach stosuje się dwa elementy ustawione przeciwnie i reguluje ich luz.
Łożysko baryłkowe lub wahliwe pomaga tam, gdzie wał ugina się pod obciążeniem albo obudowa nie zachowuje idealnej współosiowości. Nie jest to jednak uniwersalne lekarstwo na krzywo zamontowany wał. Jeśli niewspółosiowość wynika z błędu konstrukcyjnego lub uszkodzonej obudowy, element samonastawny może jedynie opóźnić awarię.
Jak dobrać właściwy wariant do obciążenia
Podstawą jest ustalenie rzeczywistego obciążenia, a nie zgadywanie na podstawie starego oznaczenia. W prostym układzie można zacząć od siły promieniowej Fr, siły osiowej Fa, prędkości obrotowej, temperatury i wymaganej trwałości. Przy przekładniach oraz kołach pasowych trzeba uwzględnić także miejsce przyłożenia siły, ponieważ dwa łożyska na jednym wale nie zawsze są obciążone jednakowo.
Dla obciążeń mieszanych katalogi producentów wykorzystują równoważne obciążenie dynamiczne. W uproszczeniu ma ono postać P = XFr + YFa, gdzie współczynniki X i Y zależą od typu łożyska oraz proporcji sił. Do dokładnego doboru należy użyć tabel konkretnego producenta, ponieważ wartości różnią się między seriami.
Nośność i trwałość
Najważniejsze oznaczenia to nośność dynamiczna C oraz nośność statyczna C0. Pierwsza służy do oceny trwałości podczas obrotu, druga chroni przed trwałym odkształceniem bieżni przy postoju, udarach lub bardzo dużym obciążeniu.
Dla łożysk kulkowych często stosuje się zależność trwałości L10 = (C/P)3, wyrażaną w milionach obrotów. Oznacza ona trwałość, przy której 90% identycznych łożysk powinno osiągnąć co najmniej ten wynik w określonych warunkach. To nie jest gwarancja dokładnej liczby godzin, ponieważ zabrudzenia, montaż i smarowanie mogą skrócić życie elementu znacznie wcześniej.
Prędkość, temperatura i luz
Prędkość graniczna podana w katalogu nie jest liczbą, którą można bezkrytycznie przenieść do każdej aplikacji. Wysoka temperatura, duża siła osiowa, gęsty smar lub niewyważenie wirnika zmniejszają bezpieczny zakres pracy. Przy szybkich silnikach ważniejsza od maksymalnej nośności może być niska temperatura i stabilne smarowanie.
Luz wewnętrzny oznacza możliwość niewielkiego przemieszczenia elementów względem siebie przed montażem. Zbyt mały luz może zniknąć po nagrzaniu pierścienia, a zbyt duży powoduje drgania i gorsze prowadzenie wału. W wielu silnikach elektrycznych spotyka się luz C3, ale nie należy zakładać, że będzie właściwy w każdej maszynie.
Montaż, smarowanie i codzienna obsługa
Nawet dobrze dobrany element można uszkodzić w kilka minut. Najczęstszy błąd polega na przykładaniu siły przez kulki lub wałeczki podczas wciskania pierścienia. Jeśli montowany jest pierścień wewnętrzny na wale, nacisk powinien przechodzić przez pierścień wewnętrzny. Przy osadzaniu w obudowie naciskamy na pierścień zewnętrzny.Do wciskania najlepiej użyć prasy albo odpowiedniej tulei montażowej. Uderzanie młotkiem bezpośrednio w pierścień często pozostawia niewidoczne wgnioty na bieżni. Maszyna może po takim montażu działać kilka dni, ale charakterystyczne buczenie i wzrost temperatury pojawią się dopiero pod obciążeniem.
Pasowanie i współosiowość
Dobór pasowania zależy od tego, który pierścień obraca się względem obciążenia. Pierścień obracający się pod obciążeniem zwykle wymaga pewniejszego osadzenia, aby nie pełzał po wale lub w gnieździe. Zbyt ciasne pasowanie zmniejsza luz wewnętrzny, dlatego oba parametry trzeba rozpatrywać razem.
Przed montażem sprawdzam czystość gniazda, stan czopa wału i prostopadłość oporu. Rdza, zadzior lub ślad po poprzednim łożysku może ustawić nowy element pod kątem. W praktyce właśnie takie drobiazgi często odpowiadają za drgania przypisywane później niewłaściwej jakości części.
Przeczytaj również: Silniki elektryczne - jak wybrać właściwy napęd?
Smar i uszczelnienia
Łożysko z fabrycznym smarem nie zawsze wymaga dodatkowego smarowania. Dopompowanie przypadkowego smaru do zamkniętej wersji może podnieść temperaturę i zwiększyć opory. W otwartych łożyskowaniach ilość smaru również ma znaczenie, ponieważ nadmiar może działać jak hamulec podczas szybkiej pracy.
W zapylonym środowisku lepiej sprawdza się skuteczne uszczelnienie i regularna kontrola, a w wysokiej temperaturze trzeba dobrać smar do temperatury pracy. Kontakt z wodą, emulsją lub środkami myjącymi może wymagać wersji nierdzewnej, specjalnych uszczelnień albo częstszej wymiany.
Objawy zużycia i błędy przy wymianie
Zużycie nie zawsze zaczyna się od wyraźnego hałasu. Pierwsze sygnały to często wzrost temperatury, zmiana poziomu drgań albo nierówna praca napędu. Warto sprawdzić także napięcie pasa, osiowość sprzęgła i wyważenie wirnika, ponieważ uszkodzone łożysko nie jest jedynym możliwym źródłem tych objawów.
Chropowaty obrót po zdjęciu obciążenia, wyczuwalny luz promieniowy, przebarwienia bieżni i odpryski metalu wskazują na konieczność wymiany. Nie należy oceniać stanu wyłącznie przez ręczne zakręcenie elementem. Łożysko może obracać się pozornie gładko bez obciążenia, a pod siłą roboczą generować hałas.
- Wżery i łuszczenie często wynikają ze zmęczenia materiału, przeciążenia lub udaru.
- Przebarwienia na pierścieniu sugerują przegrzanie, zbyt ciasne pasowanie albo brak smaru.
- Rdza i matowa powierzchnia wskazują na wilgoć lub niewłaściwe zabezpieczenie.
- Ślady na jednej krawędzi bieżni mogą oznaczać przekoszenie wału lub obudowy.
- Wysypany smar z opiłkami jest sygnałem, że element pracował już w warunkach uszkodzenia.
Przy wymianie nie warto mieszać starego i nowego elementu w jednym zespole, jeśli pracują jako para. W przypadku łożysk stożkowych trzeba ponownie ustawić luz lub napięcie, a po uruchomieniu skontrolować temperaturę. Sama wymiana części bez usunięcia przyczyny, na przykład niewyważenia koła, zwykle kończy się powtórną awarią.
Praktyczna checklista przed zamówieniem części
Jeśli mam dobrać zamiennik, nie zaczynam od marki. Najpierw odczytuję pełne oznaczenie, mierzę średnicę wewnętrzną, zewnętrzną i szerokość, a potem sprawdzam uszczelnienie, luz oraz klasę dokładności. Dwa elementy o tych samych wymiarach mogą mieć zupełnie inną nośność i dopuszczalną prędkość.
- Zmierz wał i gniazdo, najlepiej suwmiarką lub mikrometrem.
- Ustal kierunek oraz wartość obciążenia, w tym siłę od pasa lub kół zębatych.
- Sprawdź prędkość obrotową i temperaturę w najtrudniejszym cyklu pracy.
- Wybierz typ elementu, uszczelnienie i luz wewnętrzny.
- Porównaj nośność dynamiczną C, statyczną C0 oraz prędkość graniczną.
- Zweryfikuj pasowanie, sposób montażu i wymagania dotyczące smaru.
Jeżeli wał pracuje w przekładni, trzeba dodatkowo policzyć rozkład sił na oba punkty podparcia. Obciążenie od koła znajdującego się blisko jednego łożyska nie rozłoży się po równo. Przy dużych mocach, udarach lub odpowiedzialnych maszynach obliczenia warto zweryfikować w katalogu producenta albo u specjalisty, zamiast opierać się na samym numerze części.
Co naprawdę decyduje o trwałości łożyskowania
Najlepszy efekt daje połączenie właściwego typu, poprawnego pasowania, czystości i kontroli temperatury. W większości prostych napędów wystarczy dobre łożysko kulkowe dobrane do obciążenia, ale przy dużej sile, ugięciu wału lub obciążeniu osiowym potrzebna jest inna konstrukcja.
Moja praktyczna zasada jest prosta: nie dobieram łożyska tylko po wymiarach. Wymiary mówią, czy część da się zamontować, lecz dopiero obciążenie, prędkość, luz, smar i warunki środowiskowe pokazują, czy będzie pracować długo i bezawaryjnie.
